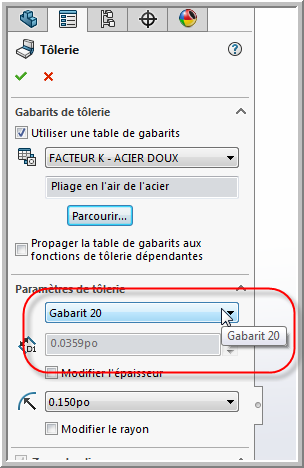

Lorsque l’on conçoit des produits avec des tôles, l’industrie utilise l’épaisseur de la tôle avec une table de gabarit. Par exemple, une gauge 18 équivaut à une épaisseur de 0.0359in pour une pièce en acier. Il est possible d’utiliser ce genre de table dans la fonction de tôlerie de SOLIDWORKS.
Par contre, pour la propriété épaisseur, c’est la valeur numérique qui sera utilisé. Donc dans la mise en plan le tout sera indiqué en pouces. Si on désire obtenir la valeur « Gabarit 20 » il faut utiliser les équations avec une condition qui va convertir la valeur numérique.

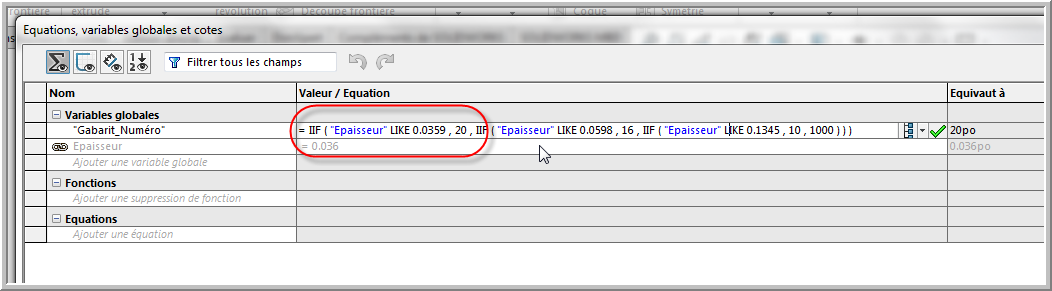

Voici un exemple à utiliser. Cette condition indique que si la valeur est 0.0359, il faut mettre comme résultat « 20 »
Gabarit_Numéro = IIF(“Epaisseur” LIKE 0.0359, 20, IIF(“Epaisseur” LIKE 0.0598, 16, IIF(“Epaisseur” LIKE 0.1345, 10, 1000)))

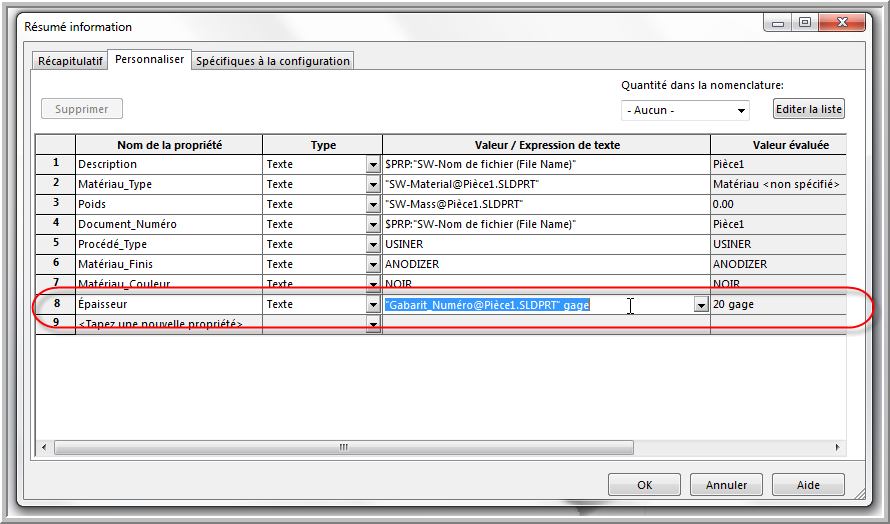

Ensuite, il faut ajouter une propriété dans qui sera relié à l’équation. Ainsi, la propriété aura comme résultat « 20 gage ». Il suffit ensuite de l’utiliser dans la mise en plan.
Si vous désirez en savoir plus sur ce truc vous pouvez cliquer sur le lien suivant
https://www.youtube.com/watch?v=uJvx6U1QqGA&feature=youtu.be
Aussi, si vous avez besoin de l’exemple qui est démontré dans la vidéo, voici le lien pour obtenir les fichiers utilisés : http://bit.ly/1UCP7Qu
