DriveWorks Administrator et vous souhaitez avoir un guide sur la structure de vos dossiers, le transfert de vos données et la durabilité de vos projets. Voici un guide de vos spécialistes DriveWorks chez SolidXperts.



1. Création du groupe

Un DriveWorks Group est un environnement dans lequel vous stockez des informations que vous utiliserez dans votre configurateur. Vous devez créer et nommer votre groupe. Le groupe (xxxxx.drivegroup) doit être stocké sur le réseau.



Groupe individuel
• Pour un seul utilisateur
• Durée du projet : ± 0 à 6 mois



Groupe partagé
• Pour plus de 3 utilisateurs ±
• Durée du projet : projet à long terme
• Installation requise du serveur SQL + Administrateur DW + Pilote Automatique DW
(Peut être stocké sur un poste de travail pour un seul utilisateur. Peut être stocké sur un serveur, pour de nombreux utilisateurs)



2. Environment

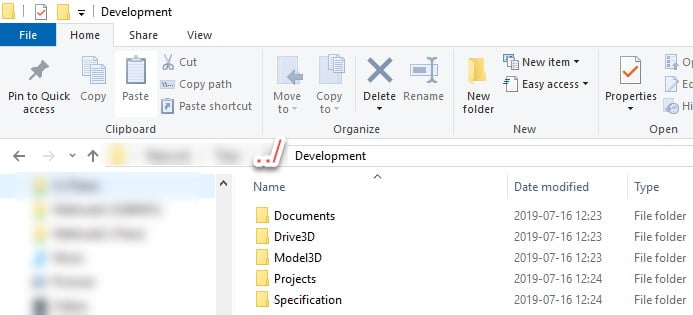

Créez deux groupes. Un pour le développement (R&D) et un pour la production.
Exemple de nom de groupe :
• …Compagnie name_Prod
• …Compagnie name_Dev



3. Création du dossier de projet

Le fichier du projet (xxxxxx.driveprojx) doit être stocké sur le réseau.

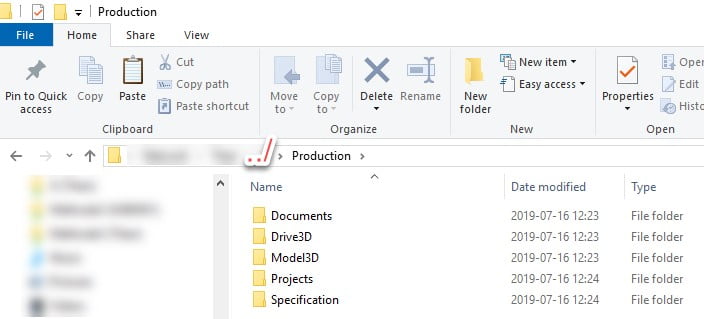

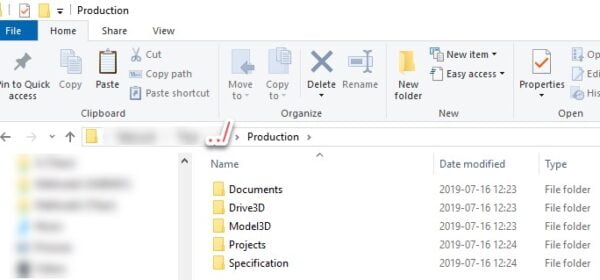

4. Structure des dossiers

Nous recommandons cette structure de dossiers pour chaque environnement. Les dossiers peuvent être stockés sur le réseau ou sur SolidWorks PDM.







5. Dossier des documents







  • Fichiers Excel (.xls ; .xlsx etc…)
  • Fichiers Images (Jpeg, .PNG etc..)
  • Fichiers Word (.dox; .doc etc…)
  • Possibilité de sous-dossier



6. Dossier Drive3d



  • Fichier .Drive3d
  • Possibilité de sous-dossier



7. Dossier Model3d



SolidWorks files: .sldprt ; .slddrw ; .sldAsm ; pdf ; etc…
• Can have sub-folder



8. Dossier Projets



Fichiers SolidWorks:

.sldprt ; .slddrw ; .sldAsm ; pdf ; etc…
Possibilité de sous-dossier



9. Dossier des spécifications :



  • Spécifications générées



10. Cheminement commun et dynamique :

a. Lors du transfert et du partage des données de votre projet, il est important d’utiliser un chemin partagé. Choisissez un trajet pour le dossier de contenu du groupe. Ce trajet doit être le moteur de toutes les données du projet DriveWorks. \Titan : Nom du serveur ou si c’est un ordinateur cela peut être C : , etc. Methode3 : Fichiers parents.



Exemple Fichiers parents.

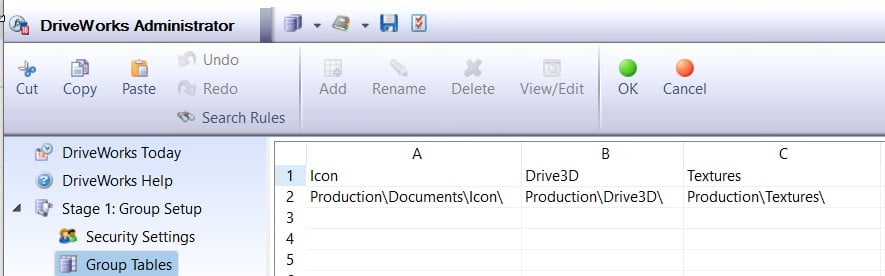

b. Création d’un groupe Table contenant les chemins d’accès aux dossiers :

Ajouter une table de groupe FileLocation.



Obtenir des informations de la table de groupe.

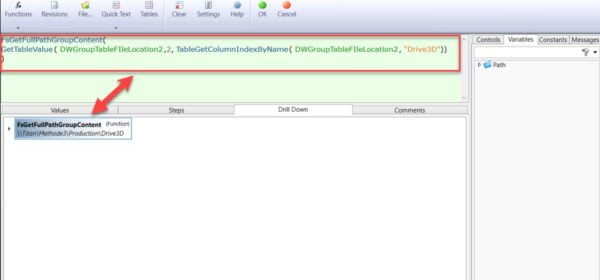

c. En utilisant la fonction FsGetFullPathGroupContent().

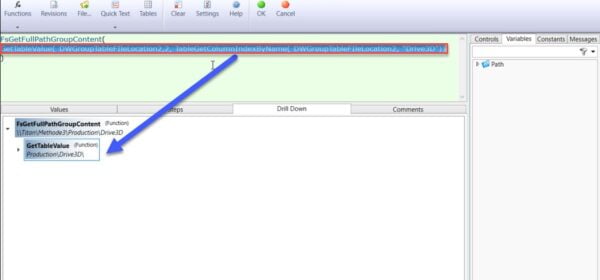

d. Exemple :



Pour plus d’informations, n’hésitez pas à contacter nos spécialistes DriveWorks.
