3DEXPERIENCE SOLIDWORKS Mode hors ligne

BLOGUE

3DEXPERIENCE SOLIDWORKS Mode hors ligne

Travailler hors ligne dans 3DEXPERIENCE SOLIDWORKS vous permet de continuer à travailler sur vos modèles CAO même lorsque vous n’avez pas de connexion Internet. Voici les étapes pour travailler hors ligne dans 3DEXPERIENCE SOLIDWORKS :

Étape 1 : Enregistrez vos fichiers localement

1 – Ouvrez l’application 3DEXPERIENCE SOLIDWORKS sur votre ordinateur.

2 – Connectez-vous à la plateforme 3DEXPERIENCE.

3 – Ouvrez le modèle ou le fichier que vous prévoyez de travailler hors ligne. Vous pouvez le faire en le faisant glisser et en le déposant dans SOLIDWORKS ou en choisissant « Ouvrir depuis 3DEXPERIENCE ».

4 – Assurez-vous de verrouiller le fichier et ses composants sur la plateforme pour empêcher les autres de faire des modifications pendant que vous travaillez hors ligne.

5 – Le fichier est désormais mis en cache localement sur votre ordinateur.

Étape 2 : Basculez en mode hors ligne

1 – Dans le coin supérieur droit de l’interface SOLIDWORKS, cliquez sur votre icône utilisateur.

2 – Cliquez sur l’icône en forme de globe à côté de « Travailler hors ligne ».

3 – Une boîte de dialogue apparaîtra, fournissant des informations sur le travail hors ligne et vous permettant de définir la période hors ligne (jusqu’à 30 jours).

4 – Cliquez sur « OK » pour passer en mode hors ligne.

Étape 3 : Travaillez hors ligne

1 – Pendant que vous travaillez hors ligne, vous pouvez apporter des modifications à vos fichiers en cache localement.

2 – Enregistrez vos modifications en utilisant des options d’enregistrement locales telles que « Enregistrer sur cet ordinateur » ou « Enregistrer sous un nouveau nom ».

3 – Vous pouvez continuer à travailler sur vos fichiers sans connexion Internet.

Étape 4 : Enregistrez vos fichiers de nouveau en ligne

1 -Pour revenir en mode en ligne, cliquez à nouveau sur votre icône utilisateur, puis cliquez sur l’icône en forme de globe à côté de « Travailler hors ligne ».

2 – Ouvrez les fichiers que vous avez enregistrés localement pendant que vous étiez hors ligne.

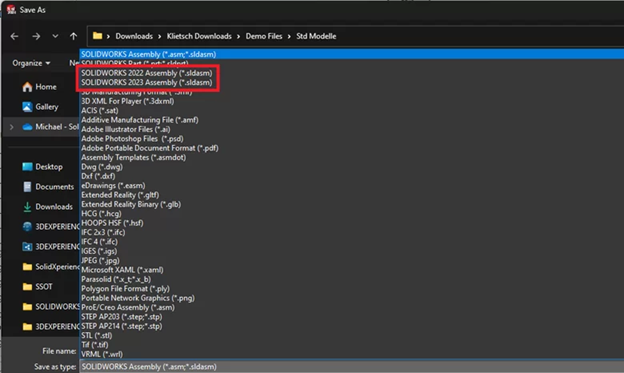

3 – Utilisez les options d’enregistrement SOLIDWORKS, y compris « Enregistrer dans 3DEXPERIENCE », pour enregistrer à nouveau vos fichiers sur la plateforme 3DEXPERIENCE.

4 – Vos fichiers sont maintenant synchronisés avec la plateforme en ligne, et vous pouvez continuer à travailler en ligne.

N’oubliez pas que vous pouvez travailler hors ligne pendant un maximum de 30 jour consécutif. Assurez-vous de planifier votre travail hors ligne à l’avance et d’enregistrer les fichiers nécessaires localement avant de passer en mode hors ligne. De plus, créez des raccourcis sur le bureau pour les applications installées localement afin de les utiliser hors ligne.

Travailler hors ligne dans 3DEXPERIENCE SOLIDWORKS vous permet d’être productif même lorsque vous n’avez pas de connexion Internet. Cette fonctionnalité peut être particulièrement utile pour le travail à distance ou dans des situations où une connexion Internet stable n’est pas disponible.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Défier les Limites : Bowhead Corporation, SOLIDWORKS et la Plateforme 3DEXPERIENCE

BLOGUE

Défier les Limites : Bowhead Corporation, SOLIDWORKS et la Plateforme 3DEXPERIENCE

Retour

Christian Bagg, co-fondateur de la Bowhead Corporation, est un amateur avoué d’adrénaline et un passionné de plein air. Après un accident de snowboard qui l’a laissé paralysé de la taille vers le bas, Bagg ne pouvait penser qu’à revenir à ses activités « normales ». Sa passion l’a poussé à inventer un VTT adapté à l’incapacité d’utiliser ses jambes. Bien qu’il soit enthousiaste à l’idée de remonter en selle, un autre événement bouleversant se profilait à l’horizon.

Bagg a prêté l’un de ses vélos à un camp pour enfants handicapés. Là, il a été témoin du retour enthousiaste et énergique d’une fille de 14 ans atteinte de paralysie cérébrale, qui parlait rarement, après avoir vécu pour la première fois une totale liberté à vélo. « La meilleure journée de ma vie ! » s’est-elle exclamée. Sa joie incroyable a galvanisé la mission de Bagg : sa société, Bowhead Corporation, rendrait l’accès aux sentiers de montagne, aux randonnées en forêt et à la beauté de la nature possible pour les personnes du monde entier en situation de handicap.

https://www.youtube.com/watch?v=88KPf6_Tq2A

Évolution des Conceptions avec la Croissance de l’Entreprise

Avec SOLIDWORKS 3D CAD, Bowhead Corp. a introduit son innovant VTT tout-terrain un an avant le planning prévu. En plus d’améliorer l’efficacité de la conception, SOLIDWORKS Simulation a permis à l’équipe de Bowhead de réduire sa nécessité de prototypes, ce qui a contribué à produire le vélo à des coûts nettement inférieurs.

Le premier vélo Bowhead Reach a été livré en novembre 2018. La société a rapidement découvert que certains cyclistes sautaient par-dessus des obstacles en faisant voler le vélo jusqu’à huit pieds dans les airs.

Cela a poussé Bowhead à modifier la conception de base en renforçant l’amortisseur. Il a également remplacé les commandes d’accélération et de freinage par des palettes d’avant-bras et a construit des accélérations à mordre montées sur le casque pour les personnes quadriplégiques.

« Maintenant, nous avons trois vélos. Nous avons également un service client, des opérations, de l’ingénierie et une gestion des stocks », déclare Bagg. « SOLIDWORKS joue un rôle dans chaque aspect de notre entreprise. »

L’entreprise en croissance avait besoin d’une solution de gestion des données et de collaboration pour continuer à travailler de manière efficace et unifiée.

Tout le Monde sur la Même Longueur d’Onde

Avec 800 à 900 pièces, les vélos Bowhead sont complexes. « La plateforme 3DEXPERIENCE basée sur le cloud est devenue un moyen de gérer une entreprise d’ingénierie, pas seulement d’ingénier les pièces », note Bagg. « C’était un moment amusant de réaliser… que SOLIDWORKS et la plateforme 3DEXPERIENCE étaient plus que de simples outils d’ingénierie », se souvient-il. « Ils sont devenus une sorte de conseiller matrimonial entre les opérations, le service client et l’ingénierie. C’était un moyen pour tout le monde de regarder un problème de manière concentrée, puis de le résoudre en équipe. »

Les modifications pendant le développement du produit peuvent provenir de l’atelier, des concepteurs, des responsables et même des clients. « Lorsque vous travaillez avec un produit complexe comme le nôtre, il est très important de rester au top des changements », explique l’ingénieur mécanique Sanket Patil. « Un simple changement affecte tout, que ce soit dans votre assemblage ou dans vos processus. »

L’aspect basé sur le navigateur de la plateforme 3DEXPERIENCE rend l’accès familier à tout utilisateur qui se connecte à Internet. « Une des choses que j’ai vraiment appréciées, c’est de donner accès à la plateforme à des utilisateurs non-CAO qui en avaient besoin parce qu’ils font tellement avec les données », note Patil. « Je n’ai pas eu à les guider ni à leur enseigner quoi que ce soit. Je leur ai envoyé un lien où ils ont créé leurs identifiants d’utilisateur, et ils ont commencé à utiliser le système comme des pros dès le premier jour. »

« Vous trouvez différentes façons d’utiliser l’outil qui ne seraient pas évidentes pour un ingénieur. En utilisant 3DEXPERIENCE, les choses deviennent moins obscures, et tout le monde commence à parler la même langue. En tant qu’outil de communication, nous avons enfin un moyen de rassembler tout le monde. »

-Christian Bagg, co-fondateur de Bowhead Corporation

Le Contrôle comme une Force Positive

La gestion de toutes les données produit, des pièces, de l’inventaire et des nomenclatures est essentielle pour l’efficacité opérationnelle, la collaboration et le succès de Bowhead.

Le vice-président de l’ingénierie, Roger McPherson, note que « … pour maintenir la qualité de notre produit, le contrôle est vraiment important. La plateforme 3DEXPERIENCE nous a été utile à cet égard. Nous devons nous assurer que nos modifications – qui viennent de partout – sont gérées, que ce soit par les constructeurs, les clients, la qualité ou les fournisseurs. Nous devons gérer ces données de manière automatisée. »

« Toutes nos données sont sur la plateforme », ajoute Patil. « Nous utilisons les états de maturité pour contrôler si un document particulier ou un fichier de pièce ou un dessin est en cours de travail ou s’il est publié. Cela nous aide à comprendre quelle est la dernière révision ou quel est le dernier état d’un dessin ou d’un fichier. » Avant d’utiliser la plateforme 3DEXPERIENCE, le contrôle des révisions de Bowhead se résumait essentiellement à renommer un fichier de pièce en quelque chose comme ‘révision 1.11.2’ ou ‘révision finale finale’.

Une Grande Communication Évite les Retards

Une communication claire élimine la confusion et évite les travaux en double ou manqués, ce qui améliore la productivité et accélère le processus de développement. Lorsque l’information est partagée de manière ouverte et efficace, tous les membres de l’équipe peuvent prendre des décisions éclairées plus rapidement et de manière plus efficace.

« En développant votre entreprise, vous devez vraiment développer votre manière de communiquer. Avoir un guichet unique cohérent pour la communication a été, du côté de la gestion, le plus grand ajout de la plateforme 3DEXPERIENCE à la plateforme d’ingénierie SOLIDWORKS », déclare Bagg.

Par exemple, l’équipe d’assemblage de l’entreprise peut maintenant voir à l’intérieur des portes vitrées d’une salle d’ingénierie, de sorte qu’ils se sentent partie intégrante de l’équipe d’ingénierie. La plateforme 3DEXPERIENCE permet à tous les départements clés de donner leur avis sur la conception plus tôt dans le processus, ce qui peut aider à éviter les malentendus et les retards associés en aval.

Partage de Fichiers Sécurisé et Facile

« Nous partageons assez fréquemment des informations (données 3D et dessins 2D) avec des parties prenantes externes [via la plateforme 3DEXPERIENCE] », explique Tatiana Place, spécialiste des opérations. Certains fournisseurs utilisent les fichiers pour produire des pièces Bowhead. D’autres utilisent des dessins 2D pour compléter le modèle 3D. Et Bowhead envoie également des fichiers à une entreprise qui soutient les processus de modification d’ingénierie de l’entreprise lorsque l’équipe interne de Bowhead a besoin d’aide supplémentaire.

Place adore comment la plateforme 3DEXPERIENCE a remplacé les communications par e-mail fastidieuses et confuses et soutient sa collaboration avec les fournisseurs. « [La plateforme] nous a permis d’amplifier notre main-d’œuvre et d’innover en permanence au rythme de nos idées », conclut Place. « Je ne peux pas imaginer un monde sans 3DEXPERIENCE en ce moment. »

Si vous souhaitez obtenir plus d’informations sur la manière dont la plateforme 3DEXPERIENCE peut améliorer votre gestion des données, votre collaboration et votre communication, contactez notre équipe dédiée d’Xperts pour découvrir comment intégrer la plateforme à votre flux de travail SOLIDWORKS.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Conseils avancés pour exploiter les tables de conception de SOLIDWORKS

BLOGUE

Conseils avancés pour exploiter les tables de conception de SOLIDWORKS

Retour

Êtes-vous un utilisateur expérimenté de SOLIDWORKS cherchant à perfectionner vos compétences en conception ? Si c’est le cas, vous êtes au bon endroit. Dans ce blog, nous plongeons en profondeur dans l’une des fonctionnalités puissantes de SOLIDWORKS, mais souvent négligées : les tables de conception. Ces outils polyvalents peuvent considérablement rationaliser votre flux de travail de conception et vous aider à gérer des configurations complexes en toute simplicité.

Comprendre la puissance des tables de conception

Les tables de conception dans SOLIDWORKS vous permettent de créer de multiples configurations d’une pièce ou d’un assemblage dans un seul fichier. Cela signifie que vous pouvez rapidement générer des variations de votre conception sans dupliquer les fichiers ou créer de confusion de version. Imaginez le temps gagné en ajustant les paramètres dans une seule table plutôt qu’en modifiant plusieurs fichiers, assemblages ou pièces individuelles.

Les tables de conception excellent dans la gestion de configurations où plusieurs dimensions et paramètres changent ensemble. Par exemple, si vous concevez une équerre disponible en différentes tailles, matériaux et emplacements de trous, une table de conception peut gérer efficacement ces variations.

Mise en route : Création d’une table de conception

Pour commencer, cliquez sur Insérer dans votre barre d’outils supérieure, descendez jusqu’à Tables en bas du menu et sélectionnez Design Table. SOLIDWORKS vous guidera tout au long du processus de configuration de la table.

Création à partir de zéro : Si vous partez de zéro, vous définirez les colonnes et les lignes de la table en fonction des paramètres que vous souhaitez contrôler. Chaque cellule dans la table correspond à un paramètre, et chaque ligne représente une configuration différente.

Importation depuis Excel : Si vous disposez d’une feuille de calcul Excel existante avec les paramètres et les configurations, vous pouvez l’importer dans SOLIDWORKS. C’est une excellente option si vous avez déjà configuré vos variations de conception en dehors du logiciel.

Génération automatique : SOLIDWORKS peut automatiquement créer une table de conception pour vous en fonction des configurations existantes. Cela peut vous faire gagner du temps lorsque vous avez déjà créé plusieurs configurations.

Optimiser votre flux de travail avec des conseils avancés

L’expertise d’Excel est payante : Les tables de conception sont liées aux feuilles de calcul Excel. Une bonne compréhension des fonctions Excel peut vous aider à manipuler vos configurations de manière plus efficace. Vous pouvez utiliser des formules Excel pour contrôler les dimensions, les équations, et plus encore. Par exemple, vous pouvez mettre en place des équations qui déduisent une dimension d’une autre, garantissant ainsi la cohérence entre les configurations.

Créer des tables conviviales : Rendez votre table de conception facile à naviguer en utilisant des en-têtes clairs, des codes couleurs et en regroupant les paramètres connexes. Cela améliore non seulement votre expérience, mais rend également l’utilisation conviviale pour les collègues qui pourraient avoir besoin de travailler avec votre conception. Organisez les paramètres de manière logique pour améliorer la lisibilité de la table.

Exploiter les variables globales et les équations : Les tables de conception peuvent gérer non seulement les dimensions, mais aussi les variables globales et les équations. Cela signifie que vous pouvez créer des relations complexes entre les paramètres, permettant des variations de conception plus sophistiquées. Supposons que vous conceviez un mécanisme télescopique. Vous pouvez utiliser des équations pour contrôler la longueur de différents composants en fonction d’un seul paramètre.

Utilisation des déclarations IF pour des configurations intelligentes : Les déclarations IF dans Excel peuvent être utilisées pour contrôler des configurations spécifiques en fonction de certaines conditions. C’est un moyen puissant d’automatiser les modifications de conception en fonction de règles logiques. Par exemple, vous pouvez utiliser une déclaration IF pour sélectionner automatiquement un matériau spécifique en fonction de la capacité de charge souhaitée d’une pièce.

Liaison de données externes : Saviez-vous que vous pouvez lier des sources de données externes, comme des feuilles de calcul ou des bases de données, à votre table de conception ? Cela peut être incroyablement utile pour maintenir à jour vos paramètres de conception sans saisie manuelle. Si vous gérez les spécifications des matériaux dans une base de données externe, en la liant à votre table de conception, vous garantissez précision et cohérence.

Surveillez les performances : Bien que les tables de conception puissent être extrêmement puissantes, elles peuvent également affecter les performances dans de grands assemblages. Utilisez les configurations avec discernement et envisagez de supprimer les composants inutiles pour maintenir les performances. De plus, si vous travaillez sur un projet collaboratif, assurez-vous que tout le monde comprend la structure de la table de conception pour éviter les conflits de modifications.

Conclusion

Les tables de conception dans SOLIDWORKS sont un atout puissant pour optimiser votre flux de travail de conception, gérer les variations et garantir la précision. En maîtrisant les astuces avancées mentionnées dans ce blog, vous serez mieux préparé pour gérer efficacement et efficacement des configurations complexes.

N’oubliez pas, c’est en pratiquant que l’on devient parfait. Expérimentez avec différentes situations, testez soigneusement vos configurations et adoptez la flexibilité et l’efficacité offertes par les tables de conception de SOLIDWORKS. Vos conceptions vous en seront reconnaissantes, et vous vous retrouverez à naviguer avec aisance même dans les projets les plus complexes !

Pour plus d’informations sur la manière d’optimiser votre utilisation de SOLIDWORKS, ou pour vous assurer d’être à jour avec toutes les dernières mises à jour, améliorations et nouveaux outils, les experts recommandent une formation dédiée. Explorez notre programme complet de cours et de certifications disponibles ici, ou contactez directement les Xperts pour une formation personnalisée adaptée à vos habitudes de conception.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Maîtriser SOLIDWORKS : Un guide complet pour la formation et la certification

BLOG

Maîtriser SOLIDWORKS : Un guide complet pour la formation et la certification

Retour

Première suite logicielle de modélisation et de conception 3D, SOLIDWORKS révolutionne la façon dont les ingénieurs et les concepteurs donnent vie à leurs idées. Que vous soyez un débutant cherchant à démarrer sa carrière dans SOLIDWORKS ou un professionnel expérimenté cherchant à améliorer ses compétences, la formation et la certification jouent un rôle crucial dans la maîtrise de ce puissant outil. Dans ce blog, nous allons explorer les avantages de la formation et de la certification SOLIDWORKS, ainsi que fournir des informations précieuses et des conseils Xpert pour vous aider à naviguer dans le réseau des bases de connaissances et des parcours d’apprentissage et à tirer le meilleur parti de votre logiciel SOLIDWORKS de confiance.

La puissance de la formation SOLIDWORKS

Les programmes de formation SOLIDWORKS offrent une approche structurée de l’apprentissage des fonctionnalités, des outils et des flux de travail du logiciel. Ces programmes s’adressent à des personnes de tous niveaux, des débutants aux utilisateurs avancés. En vous inscrivant à une formation SOLIDWORKS, vous avez accès à des instructeurs experts qui vous guident à travers des exercices pratiques, des projets réels et les meilleures pratiques. Cette expérience d’apprentissage immersive vous permet d’appréhender rapidement les vastes capacités de SOLIDWORKS et de construire une base solide pour une croissance continue.

Avantages de la certification SOLIDWORKS

L’obtention d’une certification SOLIDWORKS valide votre expertise et vos compétences dans l’utilisation du logiciel. Elle démontre votre engagement en faveur du développement professionnel et vous distingue sur un marché du travail concurrentiel.

Reconnaissance par l’industrie : Les employeurs reconnaissent les certifications SOLIDWORKS comme une marque d’excellence et d’expertise, ce qui vous donne un avantage concurrentiel lorsque vous cherchez des opportunités d’emploi ou d’avancement dans votre carrière.

Amélioration des compétences et de l’efficacité : Le processus de certification vous incite à maîtriser divers aspects de SOLIDWORKS, ce qui vous permet d’élargir vos connaissances et vos compétences. Cette nouvelle expertise vous permet de travailler plus rapidement et plus efficacement, de gagner du temps, d’augmenter votre productivité et de rationaliser vos routines de conception.

Réseau et communauté : En obtenant la certification, vous entrez dans une communauté dynamique de professionnels SOLIDWORKS, ce qui vous offre des opportunités de réseautage, de partage des connaissances et de collaboration.

Naviguer dans le parcours de certification

Les certifications SOLIDWORKS sont proposées à différents niveaux, permettant aux individus de progresser du niveau d’entrée aux désignations avancées. Il est essentiel de comprendre le parcours de certification pour définir des objectifs clairs et planifier votre parcours d’apprentissage.

En tant que centre de formation certifié SOLIDWORKS, SolidXperts propose des formations sur tous les sujets couverts par les certifications SOLIDWORKS, de la formation générale SOLIDWORKS à l’optimisation des performances, en passant par les leçons spécifiques aux outils. De plus, nos cours ne se limitent pas à la formation en CAO dont vous aurez besoin, mais comprennent également des informations sur les conditions préalables à l’examen, les formats et des conseils pour réussir à chaque niveau. Contactez nos formateurs certifiés dès aujourd’hui et nous vous aiderons à créer le parcours d’apprentissage qui correspond le mieux à votre façon de concevoir.

Certified SOLIDWORKS Associate (CSWA):

La certification Certified SOLIDWORKS Associate (CSWA) est le niveau d’entrée pour les utilisateurs de SOLIDWORKS. Elle valide votre compréhension fondamentale des outils et des fonctionnalités de SOLIDWORKS. Cette option d’examen constitue un excellent point de départ pour les étudiants en fin d’études dans leur parcours de certification 3D. Pour vous préparer à l’examen CSWA, vous pouvez suivre les étapes suivantes :

1 – Se familiariser avec SOLIDWORKS : Commencez par vous familiariser avec l’interface utilisateur de SOLIDWORKS, les outils d’esquisse de base, les techniques de modélisation des pièces, les assemblages et les mises en plan. Ces connaissances de base constituent l’essentiel de l’examen CSWA.

2 – Inscrivez-vous à des cours de formation SOLIDWORKS : Consultez notre catalogue complet de formations pour trouver les cours qui vous permettront de maîtriser SOLIDWORKS.

3 – S’entraîner à l’aide d’exemples d’examens : SOLIDWORKS fournit des exemples d’examens qui reproduisent fidèlement le format et le niveau de difficulté de la certification CSWA. Entraînez-vous à ces examens pour vous familiariser avec les types de questions et identifier les domaines dans lesquels vous devez vous améliorer.

Certified SOLIDWORKS Professional (CSWP):

La certification Certified SOLIDWORKS Professional (CSWP) est le niveau suivant le CSWA, qui se concentre sur des techniques de modélisation, des assemblages et des fonctionnalités de mise en plan plus avancés.

1 – Acquérir une expérience pratique : Développez vos compétences en travaillant sur des projets réels qui nécessitent la modélisation de pièces complexes, la conception d’assemblages et la création de mises en plan. L’expérience pratique améliore votre compréhension de SOLIDWORKS et vous prépare aux défis de l’examen CSWP. Cela vous donnera également l’occasion de mettre en pratique votre CSWA !

2 – Cours de formation avancée : Les cours de formation avancée sur SOLIDWORKS couvrent les sujets testés lors de l’examen CSWP. Ces cours abordent les techniques d’esquisse avancées, le surfaçage, la conception de tôles et les assemblages complexes.

3 – C’est en forgeant qu’on devient forgeron : SOLIDWORKS propose des exemples d’examens et des tutoriels spécialement conçus pour la préparation au CSWP. Utilisez ces ressources pour vous entraîner et renforcer vos connaissances des techniques de modélisation et des assemblages avancés.

Il convient de noter que, bien que nous recommandions de passer la certification CSWA avant la certification CSWP, il ne s’agit pas d’un prérequis. Cependant, vous devez passer l’examen CSWP avant de passer le CSWE.

Certified SOLIDWORKS Advanced Professional (CSWPA)

Outre les certifications de base, SOLIDWORKS propose une gamme de certifications spécialisées qui vous permettent de mettre en valeur votre expertise dans des domaines spécifiques. Ces certifications spécialisées sont conçues pour valider votre maîtrise de compétences spécialisées, élargir vos connaissances et faire de vous un professionnel recherché dans votre domaine de prédilection. En voici quelques exemples :

Tôlerie (CSWPA-SM)

L’examen CSWPA-SM évalue votre capacité à créer des conceptions complexes de tôlerie à l’aide de SOLIDWORKS. Cet examen teste votre capacité à créer et à modifier des pièces de tôlerie, à appliquer des surépaisseurs de pliage et des reliefs, à générer des modèles plats et à créer des mises en plan détaillés pour la fabrication.

Fabrication de moules (CSWPA-MM)

L’examen CSWPA-MM évalue vos compétences en matière de conception de moules à l’aide de SOLIDWORKS. Cet examen teste vos connaissances et vos compétences en matière de création de composants de noyau et de cavité, d’application d’angles de dépouille, de conception de plans de joint et de génération de bases de moule et d’inserts.

Surfaçage (CSWPA-SU)

L’examen CSWPA-SU évalue vos compétences en matière de techniques avancées de surfaçage à l’aide de SOLIDWORKS. Cet examen teste vos compétences en matière de création de géométries de surface complexes, d’utilisation d’outils de surfaçage et d’application de fonctions de surfaçage avancées.

Outils de mise en plan (CSWPA-DT)

L’examen CSWPA-DT évalue votre capacité à utiliser les outils de mise en plan de SOLIDWORKS pour créer des mises en plan détaillées. Cet examen évalue vos compétences en matière de création et de modification de vues de mise en plan, d’application d’annotations, de génération de nomenclatures et d’utilisation d’outils de mise en plan avancés.

Soudures (CSWPA-WD)

L’examen CSWPA-WD évalue vos compétences dans l’utilisation de SOLIDWORKS Weldments pour concevoir et documenter des structures soudées. Cet examen teste vos compétences en matière de création et de modification d’éléments de structure, de génération de listes de coupe et de création de mises en plan détaillées d’éléments soudés.

…et plus encore !

Certified SOLIDWORKS Expert (CSWE):

La certification Certified SOLIDWORKS Expert (CSWE) est le plus haut niveau de réussite dans SOLIDWORKS. Elle valide vos connaissances approfondies et votre capacité à résoudre des problèmes de conception complexes. Pour pouvoir passer le CSWE, vous devez réussir le CSWP ainsi que quatre autres certifications CSWPA. L’examen du CSWE couvre un large éventail de sujets avancés, vous devrez donc être préparé :

1 – Expérience pratique approfondie : Accumuler une vaste expérience pratique en travaillant sur des projets complexes et en repoussant les limites de SOLIDWORKS. Participez à des scénarios de conception stimulants qui nécessitent des techniques avancées de modélisation, de surfaçage et d’assemblage.

2 – Cours et ateliers de formation avancée : Recherchez des cours de formation avancée et des ateliers qui se concentrent sur les sujets couverts par l’examen du CSWE. Ces cours portent souvent sur le surfaçage avancé, les techniques d’assemblage avancées et la simulation.

3 – Études et recherches indépendantes : Mener des études et des recherches indépendantes pour explorer les fonctionnalités avancées de SOLIDWORKS au-delà de ce qui est couvert par les cours de formation. Expérimentez le surfaçage avancé, les configurations d’assemblage avancées et les techniques d’optimisation.

Conclusion

Les examens de certification SOLIDWORKS peuvent être difficiles, mais avec une bonne préparation, vous pouvez augmenter vos chances de réussite. Les formations et les certifications SOLIDWORKS sont des outils essentiels pour exploiter pleinement votre potentiel en tant que concepteur ou ingénieur. Les connaissances et l’expertise acquises grâce à ces programmes peuvent propulser votre carrière vers de nouveaux sommets, en vous ouvrant les portes d’opportunités passionnantes et en favorisant une innovation sans limite. Que vous soyez un jeune diplômé, un concepteur en herbe ou un professionnel expérimenté, la maîtrise de SOLIDWORKS commence par la formation et les certifications.

Pour découvrir l’ensemble du programme de certification SOLIDWORKS, cliquez ici.

Pour plus d’informations sur nos programmes de formation, sur les options de formation personnalisée ou sur la manière dont vous pouvez commencer votre parcours vers les certifications SOLIDWORKS, contactez les Xperts.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Principales améliorations apportées aux rôles de SOLIDWORKS basés sur le navigateur

BLOGUE

Principales améliorations apportées aux rôles de SOLIDWORKS basés sur le navigateur

Retour

A la pointe de l’innovation en CAO et de la qualité de vie des concepteurs, la plateforme 3DEXPERIENCE cherche constamment à améliorer la façon dont les ingénieurs et les concepteurs de produits du monde entier travaillent. Qu’il s’agisse d’améliorer les options de modélisation 3D par navigateur ou d’ajouter de nouveaux outils plus accessibles et des opportunités de collaboration, la plateforme 3DEXPERIENCE ajoute de nouvelles fonctionnalités aussi souvent que le monde commence une nouvelle conception ! Dans ce blog, nous aborderons certaines des mises à jour, améliorations et ajouts les plus récents aux rôles basés sur navigateur de la plateforme 3DEXPERIENCE, afin de voir comment les concepteurs et les non-utilisateurs de CAO, dans le monde entier, peuvent bénéficier et profiter d’une conception quotidienne plus facile et plus fluide et de routines de développement de produits.

Sans plus attendre, plongeons dans la version R2023x FD02.

1 . Amélioration de la qualité de vie de l’expérience utilisateur

Nouveau tableau de bord par défaut – Désormais, vous pouvez accéder à tous vos rôles à partir d’un seul emplacement pratique : le tableau de bord SOLIDWORKS Creator Home. Ce tableau de bord est conçu pour vous aider à vous organiser et à réduire l’encombrement de l’écran, en vous permettant d’accéder rapidement à vos rôles 3DEXPERIENCE.

Accédez facilement à tous vos rôles en un seul endroit.

Menu État du système – Le nouveau menu État du système permet d’améliorer les performances du système et de suivre les problèmes avec précision. Ce menu vous permet de vérifier facilement l’état de vos connexions réseau et serveur, afin d’identifier rapidement tout problème sous-jacent susceptible d’affecter les performances.

Assurez-vous d’une connexion harmonieuse et d’une expérience de conception réussie avant d’entamer tout projet.

Conception dans le contexte de HomeByMe dans 3D Creator – Vous pouvez désormais tirer parti des capacités paramétriques de 3D Creator et tester l’adéquation, la fonction et l’esthétique de vos conceptions HomeByMe dans l’environnement. HomeByMe, une solution gratuite de conception et d’aménagement de la maison proposée par Dassault Systèmes, vous permet de mesurer, de référencer et d’associer des géométries en un seul endroit, afin de vous assurer que votre conception est conforme à vos spécifications. Partagez facilement vos modèles 3D Creator avec la communauté HomeByMe.

Concevoir dans un environnement plus réaliste et plus proche de la réalité, et tirer parti des capacités paramétriques.

Enregistrement sélectif – La fonction d’enregistrement sélectif vous permet d’améliorer votre flux de travail collaboratif en enregistrant des parties d’un assemblage sans interruption. Vous pouvez rapidement identifier les composants verrouillés, les désélectionner et n’enregistrer que les composants sur lesquels vous travaillez actuellement. Il n’est donc plus nécessaire de demander à quelqu’un de déverrouiller un fichier.

Travailler plus efficacement et sans interruption.

État du verrouillage et demandes de déverrouillage – Grâce aux outils les plus récents, vous pouvez rapidement et facilement identifier les éléments qui sont verrouillés et par qui, puis envoyer instantanément des demandes de déverrouillage directement aux personnes concernées en temps réel. Plus besoin d’attendre que quelqu’un déverrouille un fichier.

Collaborer de manière transparente, en sachant exactement quels composants sont bloqués et qui contacter pour un accès immédiat.

Motif d’esquisse – La commande Motif d’esquisse offre désormais un contrôle et une flexibilité accrus lors de la création de motifs grâce à la nouvelle case à cocher Ignorer l’instance. Il s’agit d’un outil utile lorsque vous ne souhaitez pas que certaines instances du motif soient créées dans des zones de chevauchement ou de trou. Grâce à la fonction Ignorer l’instance, vous pouvez rapidement ajouter ou supprimer des instances de votre motif sans perturber l’ensemble du motif.

Il est désormais beaucoup plus facile de créer le motif exact dont vous avez besoin pour votre dessin.

Options Cacher/Afficher dans la commande Mesurer – La commande Mesurer offre désormais un contrôle supplémentaire et des fonctions permettant de gagner du temps grâce aux options Cacher/Afficher. Ces options vous permettent de capturer rapidement les mesures relatives aux composants internes et cachés qui se trouvent derrière d’autres géométries, de sorte que vous n’ayez pas à quitter la commande Mesurer pour obtenir les mesures dont vous avez besoin.

Grâce aux options Cacher/Afficher, vous pouvez gagner du temps et mieux contrôler vos mesures.

Vue de section volumétrique – En utilisant la vue de section volumétrique, vous pouvez créer une boîte de délimitation pour diviser votre conception en sections, ce qui vous permet de visualiser les composants internes sans être distrait par des éléments supplémentaires. Grâce à cette vue, vous pouvez vous concentrer uniquement sur la tâche à accomplir, ce qui vous permet de mieux comprendre votre conception.

Vous pouvez facilement vous débarrasser du fouillis et clarifier vos conceptions.

2 . Définitions de la fabrication

Vues de section – Grâce à un nouveau type de vue 3D, vous pouvez facilement créer des représentations professionnelles des caractéristiques et des dimensions internes pour la communication en aval. Il est ainsi plus facile de définir les informations de fabrication pour la géométrie des composants internes.

Capturer plus clairement l’intention de conception et les détails internes des composants complexes.

Option d’amorce courbée – Vous pouvez désormais personnaliser l’affichage de vos dessins grâce à la nouvelle option d’amorce courbée de Manufacturing Definition Creator. Cette fonction vous permet de créer des annotations avec des lignes courbes conformes aux normes ASME et ISO pour les dimensions de rayon et de diamètre, ce qui vous permet de mieux contrôler l’aspect de vos dessins.

Vous avez la certitude que tous vos dessins sont conformes aux exigences de l’industrie.

Exportation STEP A242 – Vous pouvez désormais utiliser 3DPlay pour partager, visualiser et marquer des fichiers STEP A242 pour la communication et la fabrication en aval. Ce format fournit les flux de travail de définition basés sur le modèle (MBD) soutenus par l’industrie.

Exporter des annotations 3D plus efficacement.

3 . Conception de formes libres

Commande Aligner les sommets – La commande Aligner les sommets a été mise à jour. Désormais, lorsque vous utilisez la sélection par déplacement, les deux premières entités sélectionnées définissent l’axe d’alignement pour tous les points restants.

La spécification des sommets pour l’alignement est plus facile que jamais.

Outil Flex et Bend – Lors de l’utilisation de l’outil Flex, le manipulateur de robot et le manipulateur de gamme sont désormais décalés l’un par rapport à l’autre, ce qui facilite leur utilisation. En outre, l’outil Pliage offre désormais une option de pliage limite qui vous permet de garantir la déformation d’une région spécifique de la conception sans plier la région au-delà du manipulateur. Grâce à cette nouvelle option, vous pouvez facilement contrôler la forme exacte de votre dessin.

Rendez votre intention de conception plus claire et gagnez en contrôle.

Copier/coller amélioré – Grâce à l’amélioration du copier/coller, il est plus facile que jamais de placer une instance copiée d’un corps de subdivision (Sub-D). Lorsque vous copiez et collez, un aperçu de la nouvelle instance apparaît en jaune, ce qui vous permet de la placer avec précision à l’endroit souhaité. Vous avez également la possibilité de mettre l’instance à l’échelle et de la retourner.

Créez des géométries Sub-D complexes plus rapidement et plus facilement.

Commande Reflect – La création d’une instance miroir d’un corps de subdivision existant est désormais encore plus facile. Il suffit de dupliquer le corps existant et d’utiliser l’outil miroir pour retourner l’objet le long de l’axe souhaité. Cela créera une instance réfléchie du corps original qui pourra être modifiée indépendamment de l’original.

Créez facilement une instance miroir d’un corps de subdivision.

Commande de rainurage – Gagnez du temps avec la nouvelle commande de rainurage améliorée ! Lorsque vous appliquez un pli, les entités concernées restent sélectionnées, ce qui permet de les modifier ultérieurement sans avoir à les resélectionner.

Économisez des clics et rationalisez la création de plis.

4 . Conception de tôles

Flux de travail et mini dialogues améliorés pour les murs personnalisés – La fonctionnalité Mur sur chant comprend des flux de travail et des mini dialogues améliorés qui offrent un accès rapide à l’option d’esquisse et contribuent à rationaliser la création de murs et de brides personnalisés. Le flux de travail est plus court qu’auparavant et les mini-dialogues sont conviviaux, ce qui facilite leur utilisation sur les petits appareils tels que les téléphones portables et les tablettes.

Créez rapidement et facilement des parois et des brides non rectangulaires personnalisées grâce à la nouvelle fonction de paroi sur le bord.

5 . Conception de la structure

Apprentissage automatique pour le placement des embouts et des plaques – Grâce aux capacités de sélection de l’assistant de conception, vous obtiendrez des suggestions pour le placement de plusieurs embouts ou plaques. Il vous suffit de cliquer sur l’un des embouts et l’assistant de conception vous proposera automatiquement d’autres embouts ou plaques et les propagera pour vous.

Réduire le temps consacré au travail manuel en plaçant rapidement plusieurs embouts ou plaques.

Pour en savoir plus :

Qu’il s’agisse de communiquer avec des collègues ou des intervenants extérieurs, d’essayer d’ajouter des fonctionnalités à une conception plus efficacement, d’encourager l’expérimentation avec des fonctionnalités faciles à utiliser, ou simplement de rendre votre conception quotidienne plus agréable, les rôles de la plateforme 3DEXPEREINCE basés sur le navigateur visent à faciliter vos routines de conception quotidiennes et à les rendre plus fluides, afin que vous puissiez vous concentrer sur l’innovation.

Regardez cette vidéo 3DEXPERIENCE pour voir ces améliorations en action (présenté en anglais): https://www.youtube.com/watch?v=JdBwc4Obc9Q

Pour plus d’informations ou pour demander une démonstration de la plateforme 3DEXPEREINCE,contactez les Xperts dès aujourd’hui!

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Solidifie votre parcours 3D : Migration vers SOLIDWORKS, mettre en œuvre SWOOD et gestion du changement avec Beaubois

BLOGUE

Solidifie votre parcours 3D : Migration vers SOLIDWORKS, mettre en œuvre SWOOD et gestion du changement avec Beaubois

Retour

Chez SolidXperts, nous sommes fiers de notre capacité à aider nos clients à optimiser leurs processus de conception et de fabrication grâce à l’utilisation de solutions logicielles modernes. En tant que fournisseur de services de conception SOLIDWORKS, 3DEXPERIENCE et design 3D de confiance avec plus de 25 ans d’expérience, nos équipes d’Xperts permettent à nos clients de concevoir des produits plus rapidement et plus efficacement, ce qui leur permet de rester compétitifs dans des industries en constante évolution.

Récemment, nous avons eu l’occasion de travailler avec Beaubois, un client de l’industrie de la menuiserie architecturale, qui cherchait à passer de Solid Edge à SOLIDWORKS avec le module complémentaire SWOOD. Dans cet article, nous vous expliquons comment nous avons aidé ce client à atteindre ses objectifs et à améliorer ses opérations.

Étape 1 : Diagnostic complet du processus

Les projets de menuiserie et d’architecture requièrent beaucoup de précision et d’expertise pour créer des designs beaux et durables. Pour ce faire, il est important d’utiliser les bons outils et les bons logiciels.

En tant qu’entreprise québécoise spécialisée dans l’ébénisterie architecturale sur mesure, Beaubois vise à repousser les limites et à remettre en question les normes attendues de l’industrie de l’ébénisterie sans sacrifier les normes élevées et les conceptions de qualité. Afin de répondre aux demandes uniques de ses clients et à un paysage de conception numérique de plus en plus complexe, l’entreprise avait besoin de porter ses processus de conception à un niveau supérieur de communication avec la CAO et les machines à commande numérique.

Pour permettre à Beaubois de poursuivre son voyage créatif en 3D et soutenir ses objectifs à long terme, notre première étape a consisté à réaliser un diagnostic complet des processus de conception et de fabrication existants de notre client. Nous voulions identifier les inefficacités et les domaines dans lesquels des améliorations pouvaient être apportées. Ce processus comprenait une analyse approfondie des données CAO, des flux de production et des processus d’automatisation.

Étape 2 : Mise en œuvre du projet pilote

Après la phase de diagnostic, nous sommes passés à l’étape de mise en œuvre du projet pilote. Nous avons travaillé en étroite collaboration avec une petite équipe d’employés de Beaubois pour tester le logiciel SOLIDWORKS et l’extension SWOOD dans un scénario réel. Le projet pilote nous a permis d’identifier les problèmes potentiels et d’apporter les ajustements nécessaires avant un déploiement à grande échelle.

Passer de Solid Edge à SOLIDWORKS peut être une perspective intimidante. Même avec une solution parfaite, il peut être difficile d’intégrer une équipe complète rapidement et de manière rentable, tout en évitant des temps d’arrêt coûteux. Pour Beaubois, SOLIDWORKS offre des capacités de collaboration CAO supérieures et une interface utilisateur plus intuitive, ainsi que des fonctionnalités 2D et 3D améliorées.

Notre équipe d’Xperts a aidé l’équipe de conception à se familiariser avec le module complémentaire SWOOD, qui fournit une bibliothèque de composants pour le travail du bois, des outils pour la conception d’assemblages 3D, la possibilité de créer des rendus et des présentations 3D, et bien plus encore, ce qui leur a permis de rationaliser leurs processus. Le module complémentaire comprend également des outils permettant d’estimer les coûts des matériaux et de calculer les temps de production, ce qui aide les entreprises à mieux gérer leurs projets. Grâce au module complémentaire SWOOD, Beaubois peut désormais concevoir des projets de menuiserie de haute qualité plus rapidement et plus facilement. En outre, SOLIDWORKS et SWOOD lui permettent de générer des parcours d’outils précis et détaillés pour ses machines à commande numérique.

Étape 3 : Déploiement global et gestion du changement

Suite au succès du projet pilote, nous avons aidé le client à déployer SOLIDWORKS avec SWOOD dans l’ensemble de son organisation. Nous avons assuré une formation et une assistance complètes afin de garantir une transition en douceur et de minimiser toute perturbation potentielle de leurs opérations. Nous avons également participé à la gestion du changement pour aider les employés du client à s’adapter au nouveau logiciel et aux nouveaux processus.

Lors de la transition de Beaubois vers SOLIDWORKS et SWOOD, l’investissement dans la formation et l’infrastructure était essentiel pour assurer une transition réussie et maximiser les bénéfices d’une amélioration des processus de conception et de fabrication.

Étape 4 : Amélioration des résultats

Notre travail avec ce client a permis d’apporter plusieurs améliorations importantes à ses processus de conception et de fabrication. Grâce à SOLIDWORKS et à SWOOD, ils ont pu optimiser leurs données de CAO pour les utiliser avec leurs robots d’usine, ce qui a permis une production plus rapide et plus efficace. En outre, l’extension SWOOD leur a permis d’automatiser un grand nombre de leurs processus de fabrication, ce qui a permis d’améliorer encore l’efficacité et de réduire les erreurs.

Grâce à l’aide de SolidXperts, Beaubois a pu passer à SWOOD pour la conception et la fabrication, ce qui a permis d’améliorer la communication et la collaboration entre le personnel, les clients et les fournisseurs. Cette rationalisation du processus de conception a permis à Beaubois d’économiser du temps et de l’argent, tout en lui permettant de créer des produits de la plus haute qualité qui dépassent les attentes des clients. Les conseils et le soutien de SolidXperts pendant la transition ont permis à Beaubois d’augmenter de manière significative sa production et sa rentabilité, tout en créant des flux de travail plus productifs et plus faciles à gérer.

Conclusion

Nous sommes fiers du travail que nous avons réalisé avec ce client, et nous pensons qu’il peut servir d’inspiration à d’autres entreprises qui cherchent à améliorer leurs opérations. Pour mettre en valeur notre travail, nous avons créé une vidéo de témoignage dans laquelle le client parle de son expérience de travail avec nous. Dans la vidéo, il décrit comment notre équipe l’a aidé à atteindre ses objectifs et à améliorer ses processus. Découvrez-la !

Plus d’infos sur Beaubois

Explorez toutes vos options SWOOD sur le site officiel ici.

Nous sommes passionnés par le fait d’aider nos clients à atteindre leurs objectifs grâce à l’utilisation de solutions logicielles modernes. Notre travail avec ce client de l’industrie de la menuiserie architecturale est un excellent exemple de la façon dont nous pouvons aider les entreprises à améliorer leurs opérations et à réussir. Si vous souhaitez en savoir plus sur nos services ou sur la manière dont nous pouvons vous aider à optimiser vos processus, n’hésitez pas à nous contacter dès aujourd’hui.

Explorez nos services

Contactez les Xperts

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Utilisation de SOLIDWORKS Simulation pour une analyse précise par éléments finis des structures

BLOGUE

Utilisation de SOLIDWORKS Simulation pour une analyse précise par éléments finis des structures

Retour

L’utilisation des outils d’analyse par éléments finis (AEF) disponibles dans SOLIDWORKS peut aider les ingénieurs, les concepteurs et les autres professionnels à analyser rapidement et précisément les performances de leurs conceptions 3D. L’analyse par éléments finis est une boîte à outils puissante qui permet de prédire le comportement des composants et des assemblages structurels dans un large éventail de conditions et peut contribuer à réduire le nombre de prototypes physiques qui doivent être produits avant qu’une conception ne soit finalisée.

Pour commencer à utiliser vos outils SOLIDWORKS, vous devez d’abord comprendre les bases de l’analyse par éléments finis et la manière dont elle peut être utilisée. L’AEF est une méthode de calcul qui utilise des équations mathématiques pour simuler le comportement d’une structure ou d’un composant dans différentes conditions. Les équations sont utilisées pour déterminer comment le composant ou l’assemblage répondra à diverses forces et à des facteurs environnementaux tels que la température, les vibrations et la pression.

Pour commencer, vous devez ouvrir l’application SOLIDWORKS Simulation dans le menu Outils. Vous obtiendrez ainsi l’interface utilisateur qui vous permettra de configurer votre analyse FEA.

La première étape consiste à définir le type d’analyse que vous souhaitez effectuer. Vous avez le choix entre plusieurs types d’analyse, tels que l’analyse statique linéaire, l’analyse statique non linéaire, l’analyse modale et l’analyse de fatigue. Pour chaque type d’analyse, vous devez définir les conditions aux limites, les charges et les propriétés des matériaux.

Une fois que vous avez défini le type d’analyse et les conditions limites, vous pouvez configurer le maillage. Le maillage est une grille d’éléments utilisés pour modéliser le comportement du composant. Le nombre d’éléments et leur taille dépendent de la précision dont vous avez besoin pour votre analyse. Un plus grand nombre d’éléments plus petits donnera un résultat plus précis, mais nécessitera plus de temps et de puissance de calcul.

Une fois le maillage mis en place, vous pouvez lancer l’analyse. Les résultats de l’analyse peuvent être visualisés sous forme de graphiques, de tableaux et d’animations. Ces résultats peuvent vous aider à comprendre rapidement et précisément le comportement de votre conception dans différentes conditions.

L’utilisation des outils d’analyse par éléments finis disponibles dans SOLIDWORKS peut être un moyen efficace de réduire le temps et les coûts associés au prototypage et aux essais. En analysant rapidement et précisément le comportement d’une conception, vous pouvez réduire le nombre de prototypes physiques qui doivent être produits et testés avant que la conception ne soit finalisée.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

3DEXPERIENCE SOLIDWORKS 2023 ‘quoi de neuf’

BLOG

3DEXPERIENCE SOLIDWORKS 2023 ‘quoi de neuf’

Retour

ASSEMBLAGES

Optimisation du mode légèreté / résolu

La légèreté des supports de la masse partielle et des propriétés similaires.

Réparation automatique des références de mat

Amélioration de la fonction de coupe d’assemblage

Mise en évidence des cellules de BOM écrasées

Spécifier le numéro de pièce de la BOM par défaut (en tant que nom de Document ou de Configuration).

Amélioration de l’exportation STEP

Aperçu du composant de remplacement avec l’instance ou les instances à remplacer les contrôles.

Option de couleur pour les lignes d’éclatement

Spécifiez-la ou les configurations affectées pour les instances ignorées dans les modèles.

Capacité à supprimer les aimants et les points de connexion connexes.

Remplacer les valeurs de masse ou de cg calculées par des entrées de la table de conception.

La propagation des caractéristiques d’assemblage ne peut pas affecter les pièces de la boîte à outils

Les modèles d’assemblage avec des instances sautées sont plus faciles à configurer.

Amélioration des composants de remplacement, meilleures options pour les instances et plus encore.

COMPOSER

Voir la capacité des collections

Mise à jour de la prise en charge des formats de fichiers d’importation

Support des méta-propriétés de Pro/E, CREO et STEP

MISES EN PLAN

Le choix d’affichage du nom du composant effectué dans l’arbre des fonctions de la pièce ou de l’assemblage est reflété dans la palette de la vue Dessin.

Les mises en plan détachés sont totalement abandonnés et remplacés par le mode Détaillage.

Les dessins de détail des composants de l’assemblage peuvent être ouverts directement à partir du dessin d’assemblage sans ouvrir les fichiers de géométrie correspondants.

Zone graphique RMB, cellule de BOM ou arborescence de la vue du dessin.

Pas entièrement pris en charge pour le mode Détaillage.

Les substitutions de la table de nomenclature peuvent maintenant avoir une couleur de surbrillance spécifique (par défaut, Sys Opt est noir).

La sélection RMB permet de rétablir les valeurs d’origine par cellule, ligne, colonne ou tableau entier.

La couleur de surbrillance n’apparaît que lorsque le tableau est sélectionné. (pas pour l’impression)

Les indicateurs de quantité sont autorisés pour les ballons automatiques ainsi que pour les ballons manuels.

Les tableaux de nomenclatures peuvent être filtrés comme une feuille de calcul, et les bulles automatiques sont mises à jour en conséquence.

Ne combinez pas le filtrage avec le masquage des colonnes ou des lignes.

Le support des composants transparents pour les vues HLR / HLV a été amélioré pour correspondre à la norme ISO 128-2020.

Option de case à cocher dans la vue PM ou dans les propriétés du document.

Les tableaux de trous prennent désormais en charge les perforations et les fentes en plus des trous (un top 10 ER).

Les symboles GeoTol peuvent être limités à la norme de dessin actuelle.

Le modificateur de translation vectorielle est désormais pris en charge dans les cadres GeoTol.

Tolérance dynamique du profil supportée par ASME Y14.5-2018

EDRAWINGS

Amélioration de l’affichage et de la publication des assemblages

Prise en charge de la configuration du modèle pour les applications mobiles eDrawings

Prise en charge de la publication des états d’affichage dans eDrawings

Amélioration du style d’affichage

Amélioration de la version du type de fichier

Support multi-langues pour les eDrawings vers le web HTML

Unités de mesure fractionnaires en pouces

ELECTRICAL

Prise en charge des dessins hybrides – schémas et tableaux combinés sur une seule feuille

Prise en charge des annotations d’étiquettes de connexion dynamique des composants dans les schémas

Possibilité de définir les props de masse des pièces 3D à partir des propriétés du schéma électrique (selon la fiche technique)

Amélioration des icônes de condition pour les composants électriques 3D (inséré, connecté, etc.)

Support de fil à extrémité ouverte dans le schéma. (pour les connexions de type « pigtail » ou « wire on install »)

Les feuilles de schémas supportent plus de types d’images. (tiff, png, jpg)

La suppression d’un composant peut forcer la suppression des symboles associés.

Réinitialisation des messages ignorés

Amélioration de l’automatisation d’Excel

Origine -> Destination spécification

FLOW

Opération booléenne de maillage – permet de créer des maillages même lorsque la géométrie de base est imparfaite

Facteur de turbidité – pour les effets du rayonnement solaire, tient compte de l’atmosphère polluée ou remplie de tempête

Réduit les effets de la chaleur dans certaines villes par rapport au désert ouvert

Recadrage du tracé – (coupe, maillage, surface) limite l’affichage à un matériau ou à un domaine de fluide particulier.

Effets de vitesse tangentielle et radiale pour les courbes de ventilateur – cette propriété permet une définition plus approfondie des performances du ventilateur.

Conductance thermique sur les milieux poreux en fonction du débit massique spécifique – augmente la précision pour les flux de fluides et de gaz compressibles.

Tri de l’arborescence du projet – par ordre alphabétique ou chronologique

Options d’exportation de Transient Explorer – exporter les résultats par plage de temps ou pour le moment actif.

Paramètres personnalisés de Transient Explorer – pour une meilleure visualisation

Nouveaux objectifs d’étude –

Bilan énergétique total

Taux de production de chaleur volumétrique

Vélocités radiales et axiales

Graphiques de flux avec affichage du bilan énergétique total

Performance – Les opérations de Mesher et de Solver sont maintenant plus rapides grâce à une meilleure gestion de l’utilisation de la mémoire.

IMPORT/EXPORT

L’exportation de grands assemblages prend en charge la génération de fichiers STEP individuels

L’importation de fichiers *.obj texturés est améliorée

INSPECTION

AddIn – Configurabilité de la séquence de ballons

Avec options multi-feuilles

Addin – Feuilles de dessin de ballons séparément

Addin – Exportation des feuilles sous forme de fichiers PDF séparés

Addin – Exportation des rapports sous forme de fichiers Excel séparés

Addin – Gestionnaire d’inspection avec arborescence des caractéristiques

Standalone – Autoballoons pour les dessins PDF

Standalone – Remplacement de l’OCR par un extrait manuel (meilleurs résultats)

Support de l’apprentissage automatique pour les PDF 2D

Mode de sélection des feuilles pour les dessins à feuilles multiples

Exportation des rapports vers des fichiers Excel individuels

Séquençage des ballons

INSTALLATION & SNL

Les modules CVC et refroidissement électronique de Flow Simulation peuvent désormais être des modules complémentaires indépendants et les licences SNL peuvent être chargées ou déchargées selon les besoins au lieu d’être réservées à chaque utilisation de Flow Simulation.

Les licences temporaires sont désormais affichées en attente d’expiration dans le gestionnaire SNL et peuvent être renouvelées ou réactivées par numéro de série individuel.

Tous les produits auront désormais une option de licence à terme.

MANAGE

Mise à jour automatique des enregistrements liés cartographiés

Nouvelle option « De » pour les champs de données

Comparaison des champs de nomenclature (liés ou primaires)

Prise en charge de la quantité de nomenclature variable

Les tâches annulées se reflètent correctement dans la planification des capacités.

Affichage du tableau des tâches

MBD

Contrôle de l’affichage pour tous les types de dimensions, pas seulement les annotations DimXpert

Prise en charge des tableaux à trous pour les vues multiples

Ligne d’extension Dimension

Edition de l’élément de référence

Le coin comme élément géométrique et d’annotation

Prise en charge des modificateurs de tolérance ISO

MODÉLISATION DES PIÈCES

Prise en charge des valeurs de translation ou de rotation du corps de Move/Copy dans les équations et les tableaux de conception

‘Defeature’ prend désormais en charge la création de configurations dérivées pour les pièces ainsi que pour les assemblages.

Support des dimensions dans le corps de Move/Copy

Autorisation des erreurs de caractéristiques de la bibliothèque – cliquez sur [Oui] pour accepter les erreurs de caractéristiques, puis les corriger après l’insertion dans la pièce actuelle.

Les systèmes de coordonnées sont désormais valables pour la sélection dans un plus grand nombre de commandes, telles que les opérations d’esquisse en 3D, les dimensions d’esquisse en 2D, le miroir et la sélection d’autres commandes.

Prise en charge des polices à trait unique dans les esquisses de type Wrap Feature (Scribe wrap type)

OLFSimpleSans – est installé par SOLIDWORKS

Améliorations de la modélisation du maillage hybride-BREP

Prise en charge de fonctionnalités étendues

Création d’une vue de section par l’intermédiaire d’un axe

La rotation selon la méthode d’Euler est désormais autorisée pour les fonctions Déplacer/Copier le corps, et elle peut être définie par configuration.

Les traductions de corps de déplacement/copie peuvent également être définies par configuration de pièce maintenant.

Les variables globales ou les équations peuvent maintenant être utilisées pour piloter les valeurs du corps Move/Copy.

PDM

Personnalisation HTML pour les modèles de notification

Outil de mise à jour des versions de fichiers – prend en charge l’écrasement de la dernière version

Interface utilisateur simplifiée pour l’enregistrement et la sortie.

Nouvelles options pour gérer les utilisateurs supprimés

Actions de transition configurables par le compte utilisateur et ses propriétés

Des Tooltips peuvent être ajoutées aux champs de la carte de données

Amélioration des contrôles de la carte de données

Copier et coller le texte affiché dans les champs variables

Les boutons peuvent contenir des données de consultation des utilisateurs (noms, champs AD, etc.).

Meilleur support des fichiers image. (jpg, png)

Journalisation des opérations de récupération de fichiers ([x]Obtenir la propriété de journalisation sur le serveur PDM Pro)

Afficher les groupes sources pour les autorisations d’utilisateur héritées

Tous les transferts de données sont cryptés vers/depuis le serveur.

Tâche d’exportation STEP améliorée pour 242, ou des composants d’assemblage brisés.

Les fichiers eDrawing dans le coffre-fort prennent en charge les aperçus sous forme de vignettes dans le panneau d’exploration.

Option d’authentification pour l’administrateur du coffre (paramètre dans l’outil d’administration sur une machine locale).

Amélioration du serveur d’archives et du serveur de bases de données dans les environnements à latence élevée (Azure, AWS)

Option de visibilité du dossier d’état privé pour les utilisateurs non-Admin.

PERFORMANCE

Option du système de niveau de détail pour améliorer les changements graphiques (zoom, panoramique, rotation) pour la plupart des types de vues.

Des opérations de sauvegarde plus rapides pour les grands assemblages comportant un certain nombre de composants inchangés.

Le PDM est plus rapide et plus efficace dans les réseaux à forte latence.

L’outil de mise à niveau de la version du fichier PDM fonctionne plus rapidement.

PLASTIQUES

Base de données des matériaux et ajouts de grades de matériaux

Amélioration de l’interface utilisateur de la base de données matérielle

Améliorations du rapport

ROUTAGE

Amélioration de la mise à plat électrique et des dessins de fabrication

Avec de meilleures tables de connexion.

Support d’épissures de circuits multifilaires.

Ajout de clips de style automatique dans la bibliothèque de conception.

Amélioration des performances et de la convivialité du gestionnaire de la bibliothèque de routage.

Le diamètre et la longueur du harnais sont indiqués dans le gestionnaire de propriété de l’itinéraire électrique.

Accueille et affiche les cœurs inutilisés.

Amélioration de l’itinéraire automatique pour les fils discrets

TÔLERIE

Capteur de déviation

Vous pouvez créer un capteur pour signaler que la tôle dépasse une taille de boîte de délimitation. (longueur, largeur, surface, zone vierge maximale)

Épaisseur symétrique

Spécifie le matériau à appliquer symétriquement à partir du croquis de la bride de base.

Valeurs des gabarits dans les propriétés des listes de coupe (et notes de dessin)

SIMULATION

Amélioration des interactions de collage de surface à surface (autorisé pour les faces sans contact)

Pour ignorer les vis de réglage, les goupilles, etc.

Outils de diagnostic

Connecteur de la tige de liaison

Contrôle de la rigidité pour le contact (jusqu’à 50% de résolution)

Améliorations du solveur

Gestion des corps sous-contrainte (Simulation Professional & Premium)

SKETCHING

Les ellipses ont maintenant des options pour créer avec des lignes de construction à travers les axes.

SOLIDWORKS CAM

Support de l’outil Barrel

Calcul amélioré de l’avance et du retrait pour le fraisage de contours

Option « lignes seulement » pour le parcours VoluMill

Améliorations de l’usinage basées sur les tolérances

STABILITÉ

Réduction de 90 % des SPR d’accidents signalés par les clients.

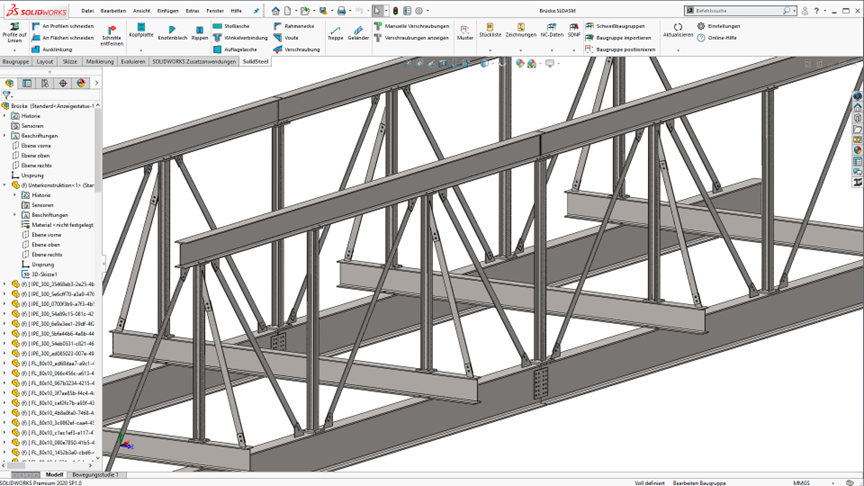

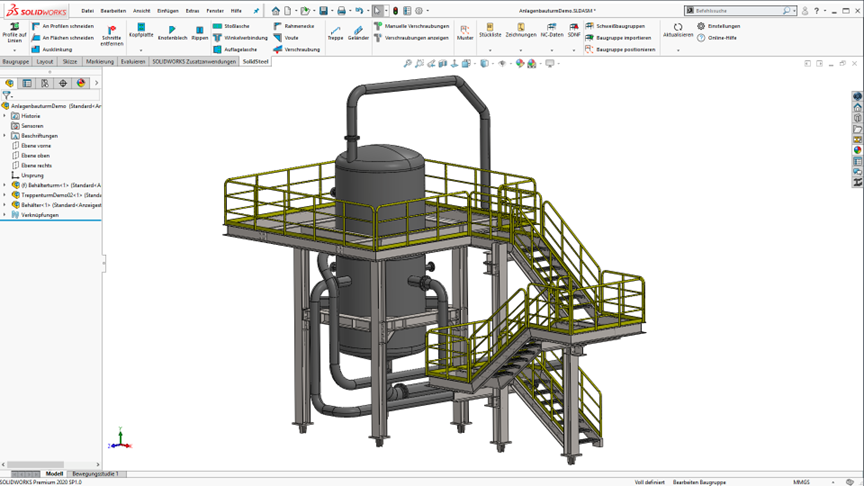

SYSTÈMES DE STRUCTURE

Cornières d’angles similaires par groupe, avec plaques de connexion par groupe

Dimensions des éléments de soudure spécifiques à la configuration

Alignement des attributs des propriétés personnalisées (pour une correspondance avec les types d’attributs 3DEXPERIENCE)

INTERFACE UTILISATEUR

Les commentaires dans les fichiers SOLIDWORKS disposent désormais d’options de couleur et de formatage supplémentaires.

Les commentaires peuvent être configurés pour s’afficher au début de l’ouverture des fichiers.

Amélioration des options et du comportement de la restauration des paramètres par défaut.

Amélioration du comportement de l’assistant d’options de copie.

VISUALISER

Amélioration de l’outil de sélection des couleurs

Soutien matériel DSPBR

Les options d’importation (regroupement) sont plus faciles pour les fichiers SOLIDWORKS

Rendu d’illumination Stellar Physically Correct

PhotoView 360 sera retiré en 2023 sp5.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Les 10 principales améliorations apportées cette année aux rôles basés sur le navigateur de SOLIDWORKS

BLOGUE

Les 10 principales améliorations apportées cette année aux rôles basés sur le navigateur de SOLIDWORKS

Retour

Les rôles SOLIDWORKS basés sur le navigateur sont spécialement conçus pour vos besoins et comprennent la modélisation paramétrique, la modélisation par subdivision (Sub-D) et bien plus encore. Comme ils fonctionnent sur la plate-forme 3DEXPERIENCE, vous bénéficiez également de fonctions intégrées de gestion des données et de collaboration qui profitent à toute l’équipe. Les dernières améliorations apportées par SOLIDWORKS 2023 pour ces solutions comprennent des améliorations du dessin 2D, des smart mates et du net surfacing, ainsi que des améliorations de la communication en aval pour la fabrication afin de vous aider à être aussi productif que possible.

Jetons un coup d’œil aux dix principales améliorations de cette année.

1- Dessins 2D | Créateur de définitions de fabrication – Créez à la fois des définitions 3D et des dessins 2D pour répondre plus rapidement aux exigences des fournisseurs.

Manufacturing Definition Creator crée facilement à la fois des informations de fabrication de produits (PMI) en 3D et des dessins en 2D. Utilisez la définition basée sur le modèle (MBD) ou les croquis 2D pour faire tomber la barrière entre la 3D et la 2D et tirer parti des flux de travail basés sur le modèle tout en offrant la flexibilité nécessaire pour préserver les processus de fabrication existants et les relations avec les fournisseurs qui utilisent encore des dessins 2D.

Avec Manufacturing Definition Creator, vous n’avez pas besoin de créer un dessin en 2D à partir de zéro, vous pouvez utiliser votre PMI 3D existant pour créer un dessin en 2D avec définition, en quelques clics de souris.

Manufacturing Definition Creator offre des possibilités de définition en 3D et de dessin en 2D.

2- Welcome App | 3D Creator – Faites-vous connaître plus rapidement vos nouvelles solutions grâce à une expérience de bienvenue personnalisée.

Que vous soyez un utilisateur novice ou expérimenté, l’application Welcome du rôle de conception paramétrique 3D Creator vous aide à vous mettre rapidement à niveau. Accédez aux communautés en ligne SOLIDWORKS, passez d’un rôle à l’autre en toute transparence et explorez le centre d’apprentissage où vous trouverez des conseils de démarrage, des didacticiels d’apprentissage approfondis et des exemples de contenu. Faites glisser et déposez un modèle dans votre interface pour vérifier les fonctionnalités de modélisation du rôle.

En plus de lancer vos rôles, vous pouvez ouvrir vos applications de collaboration et de gestion : 3DPlay, l’éditeur de signets, etc.

Accédez aux informations relatives aux rôles clés et à l’application ainsi qu’aux communautés en ligne SOLIDWORKS directement dans l’application Welcome.

3- Assistant de conception Smart Mate avec intelligence artificielle (IA) | Créateur 3D – Construisez des assemblages plus rapidement.

L’assistant de conception Smart Mate est l’une des nombreuses fonctions d’IA qui utilise des algorithmes d’apprentissage automatique intégrés pour offrir des conseils de conception basés sur vos flux de travail. Cet outil est conçu pour vous aider à créer des accouplements en faisant glisser et en maintenant un composant dans la position où vous souhaitez qu’il s’accouple avec les composants environnants. La commande Smart Mate se lance automatiquement lorsque vous faites glisser un composant à proximité du bord d’un autre composant.

Faites glisser et fixez les composants à l’aide de la commande Smart Mate.

4- Net Surfacing | 3D Sculptor – Créez des surfaces de subdivision en utilisant des opérations CAO familières.

Créez vos propres primitives à l’aide d’un loft, d’une condition limite ou d’un balayage avec la commande Net Surfacing du rôle de modélisation Sub-D de 3D Sculptor. Commencez par définir une surface à l’aide de commandes paramétriques familières, puis utilisez la modélisation Sub-D de forme libre pour modifier la forme de votre primitive personnalisée. Vous pouvez également basculer entre la surface paramétrique personnalisée et la surface de subdivision. Pour accroître l’efficacité de la conception, choisissez des primitives prédéfinies ou créez les vôtres avec la commande Net Surface.

Utilisez des opérations CAO familières pour créer une surface de subdivision avec Net Surfacing dans 3D Sculptor.

5- Optimisation de l’orientation et de l’imbrication des impressions 3D | 3D Creator – Réglez automatiquement vos pièces pour qu’elles réussissent et gagnez du temps lors des impressions 3D.

La fonction Print3D vous offre la possibilité de disposer automatiquement une sélection de pièces sur la plaque de construction de l’imprimante 3D. Travaillez intelligemment et laissez la fonction Print3D travailler pour vous afin d’obtenir la disposition la plus efficace de vos assemblages. Cette fonction permet également de réduire le coût des matériaux !

Créez la mise en page la plus efficace grâce à l’optimisation et à l’imbrication automatiques et réduisez les coûts de matériel.

6- OM Tables | Manufacturing Definition Creator – Définissez clairement vos assemblages et fournissez des informations essentielles sur les assemblages.

Fournissez facilement et efficacement les informations les plus précieuses avec la définition 3D et les dessins 2D. Créez et incluez une nomenclature, et reliez automatiquement les valeurs des tables de nomenclature directement à ENOVIA pour obtenir des informations cohérentes et à jour.

Personnalisez vos tableaux de nomenclature à l’aide de la fonctionnalité familière d’édition de tableaux et fournissez un large éventail de propriétés d’assemblage liées, telles que les quantités de pièces, les révisions, les numéros de pièces, etc.

Créer des tableaux de nomenclatures détaillés pour la définition d’assemblages 3D et les dessins 2D.

7- Découpage automatique des coins | 3D Structure Creator – Gagnez du temps en automatisant les processus de découpage des coins.

Créez des conceptions de structures précises, prêtes pour la fabrication, et faites-le rapidement avec 3D Structure Creator. La fonction Trimage automatique des angles vous permet de découper automatiquement les éléments pendant leur création, ce qui vous évite d’avoir à le faire par la suite. Créez des éléments basés sur des segments d’esquisse, des arêtes de modèle, des points ou des plans d’intersection, ou entre deux éléments, puis cochez la case Activer les ajustements d’angle automatiques pour ajuster les angles et les points d’extrémité.

Créez des systèmes de structure plus rapidement en rognant automatiquement les membres pendant leur création avec 3D Structure Creator.

8- Recognize Command | 3D SheetMetal Creator – Augmentez votre productivité et créez des formes complexes en tôle à l’aide de fonctions de modélisation traditionnelles.

3D SheetMetal Creator dispose d’outils de conception de tôle paramétriques associatifs faciles à utiliser. La commande Reconnaître, par exemple, comprend des options de solides et de surfaces qui vous permettent de créer facilement des formes complexes de tôle et de réduire les flux de travail de conception complexes. En plus de l’option « mince », vous pouvez convertir des corps solides et des surfaces avec des modèles plats générés automatiquement pour la fabrication qui n’exige pas une géométrie bombée ou d’épaisseur uniforme.

Vous pouvez également personnaliser les virages, les murs, les séparations, les distances d’écart avec une seule commande !

Créez des géométries de tôle complexes à l’aide des flux de travail classiques de conversion en tôle dans 3D SheetMetal Creator.

9- Accélérateurs de sélection | 3D Sculptor – Accélérez les sélections et façonnez facilement les maillages sub-D.

Il existe plusieurs nouveaux accélérateurs de sélection auxquels vous pouvez accéder à partir de la barre d’outils contextuelle et en utilisant Shift Select. Si vous devez sélectionner un groupe d’arêtes ou de faces tangentes, vous pouvez utiliser l’accélérateur de sélection de la tangence dans la barre d’outils contextuelle.

Pour sélectionner les bords autour de la face d’une boîte ou d’une boule quadruple, il existe un accélérateur Corner Loop (boucle d’angle) qui vous permet de sélectionner par Shift Select deux bords de chaque côté d’un angle pour sélectionner la boucle entière, et pour les bords plissés, vous pouvez utiliser l’accélérateur Select Crease (sélectionner le pli) de la barre d’outils contextuelle afin de sélectionner les bords plissés connectés. En outre, la sélection par déplacement suivra les bords plissés.

Accélérez la sélection et les modifications de la géométrie grâce aux nouveaux accélérateurs de sélection de 3D Sculptor.

10- Analyse d’épaisseur | 3D Mold Creator – Assurez une épaisseur uniforme et améliorez l’intégrité de la conception en vérifiant que les pièces se rempliront correctement.

3D Mold Creator offre une fonctionnalité de conception d’outillage de moule spécialisée qui permet une conception plus rapide, plus automatisée et plus robuste des noyaux, cavités et inserts de moule. L’outil de vérification de l’épaisseur, par exemple, vous permet d’effectuer des vérifications de l’épaisseur à l’aide de la méthode de la « sphère » à bille roulante ou de la méthode du « rayon » à distance normale. Vous pouvez facilement identifier les plages d’épaisseur à l’aide de couleurs, en plus d’examiner manuellement les épaisseurs à des endroits spécifiques en cliquant sur la zone que vous souhaitez examiner.

Évitez les marques d’enfoncement en garantissant une épaisseur uniforme grâce à l’outil de vérification de l’épaisseur dans 3D Mold Creator.

Les rôles par navigateur de SOLIDWORKS disponibles sur la plate-forme 3DEXPERIENCE permettent aux ingénieurs et aux concepteurs de travailler plus efficacement sur des conceptions et des assemblages, où qu’ils soient dans le monde. Avec la sortie de SOLIDWORKS 2023, des centaines d’améliorations ont été apportées pour accélérer vos processus de conception de produits en 3D. Pour plus d’informations sur toutes ces améliorations et pour savoir quelles solutions SOLIDWORKS ou 3DEPXERIENCE conviennent le mieux à vos flux de travail, n’hésitez pas à contacter nos équipes d’Xperts.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Comment la 3DEXPERIENCE vous aidera à utiliser SOLIDWORKS

BLOGUE

Comment la 3DEXPERIENCE vous aidera à utiliser SOLIDWORKS

Retourner

Par Steven Murphy – INGÉNIEUR D’APPLICATION ÉLITE

Alors que la plateforme 3DEXPERIENCE prend d’assaut l’industrie de la CAO, qu’est-ce que cela signifie pour l’utilisateur moyen de SOLIDWORKS ? Malgré la tendance de l’industrie vers le SAAS (Software-as-a-service), SOLIDWORKS restera disponible sous forme de licence perpétuelle. Le seul changement pour les utilisateurs conventionnels de SOLIDWORKS est l’accès à une plus grande variété d’outils utilisant la plateforme 3DEXPERIENCE pour augmenter vos flux de travail actuels. Savoir à quels outils vous avez accès sur le Cloud vous donnera un avantage concurrentiel et les outils dont vous avez besoin pour rester performant.

Voici les meilleurs outils pour tirer parti de la 3DEXPERIENCE en utilisant SOLIDWORKS.

ENOVIAWORKS (PLM)

Tout le monde connaît « le Cloud », ou l’idée de se connecter via internet à des serveurs à distance afin de gagner en flexibilité et d’économiser sur les coûts du matériel. Grâce à l’intégration d’ENOVIAWorks dans la plateforme 3DEXPERIENCE, les services PLM [gestion du cycle de vie des produits] en Cloud sont facilement utilisables avec les fichiers SOLIDWORKS. Cela comprend un système complet de gestion des données du produit (PDM) ainsi que des outils pour gérer les processus entourant la fabrication de la pièce.

Pour l’utilisateur moyen de SOLIDWORKS, cela signifie l’accès aux fichiers contrôlés de révision à partir de n’importe quel endroit où vous pouvez utiliser SOLIDWORKS. Il suffit de se connecter aux services PLM volet des tâches intégrés à SOLIDWORKS et vous voilà parti. Vous pouvez également glisser et déposer des fichiers de la plate-forme 3DEXPERIENCE dans SOLIDWORKS pour les ouvrir et commencer à travailler. En plus de cette fonctionnalité, les fichiers du PLM peuvent être référencés dans les discussions, intégrés dans les articles de blog et utilisés dans les « X Apps » de 3DEXPERIENCE. Ces « X Apps » offrent une grande polyvalence pour la création de pièces sans jamais quitter le Cloud.

3DEXPERIENCE PLM SERVICES SOLIDWORKS

XShape

XShape est la première application SubD en Cloud disponible sur la plateforme 3DEXPERIENCE. De nombreux designers industriels connaissent le défi que représente la reproduction de surfaces complexes à l’intérieur de tout progiciel de CAO. XShape permet de créer des surfaces et des pièces en utilisant la manipulation « push-pull » de formes primitives tout en maintenant la courbure continue. Cette fonctionnalité dépasse largement la capacité de SOLIDWORKS Freeform à créer des surfaces complexes esthétiquement agréables avec votre fichier CAO. En outre, l’intégration de SOLIDWORKS signifie que vous pouvez faire glisser les fichiers depuis votre navigateur web directement dans votre modèle.

Si vous faites de la modélisation surfacique, du design industriel ou de la modélisation non paramétrique, cette application est un “must”. Parce que cette application a été développée dans au travers de SOLIDWORKS, la transition transparente entre les logiciels prendra en charge votre flux de travail.

Modélisation de subdivision XShape

Le 3DEXPERIENCE Marketplace (MAKE)

Qui aurait cru que vous aviez accès à des fournisseurs industriels de qualité dans le monde entier au sein même de SOLIDWORKS ? Vous pouvez trouver les fabricants dont votre produit a besoin sans avoir à consacrer du temps et des efforts à la création de votre propre chaîne d’approvisionnement. Ceci est particulièrement puissant dans un secteur où les pièces imprimées en 3D grâce à la fabrication additive deviennent la norme de facto. Directement intégré à votre modèle SOLIDWORKS, vous pouvez obtenir des prix compétitifs, voir les coûts d’expédition et déterminer quel fournisseur respecte votre délai.

Le 3DEXPERIENCE Marketplace (MAKE) est situé dans la plateforme 3DEXPERIENCE, un module complémentaire de SOLIDWORKS qui offre la flexibilité dont tout ingénieur peut profiter. Laissez Dassault Systèmes qualifier les fabricants pour vous, tout ce que vous avez à faire est de fournir le modèle !

Le 3DEXPERIENCE Marketplace (MAKE) dans le volet des tâches

La 3DEXPERIENCE apporte une valeur ajoutée à tous les utilisateurs conventionnels de SOLIDWORKS, en élargissant les outils disponibles pour renforcer votre flux de travail. La plateforme vous permet de créer de nouveaux types de modèles, de stocker et d’accéder aux données en ligne, ainsi que d’identifier facilement les fabricants en fonction de vos besoins. À partir de là, l’écosystème de Dassault Systèmes ne pourra que continuer à s’adapter et à se développer.

3DEXPERIENCE vous intéresse ? Contactez nos Xperts à tout moment pour toute question ou pour plus d’informations.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

SOLIDWORKS solutions

Fabrication additive

Notre services

Nos produits

ACADÉMIE

Le chemin vers la maîtrise de la CAO est plus court que vous ne le pensez.

Blogs

Ressources

Tags : SOLIDWORKS
