Maîtriser les SmartMates SOLIDWORKS et les techniques d’assemblage avancées

BLOG

Maîtriser les SmartMates SOLIDWORKS et les techniques d’assemblage avancées

An exploded view of a 3D model assembly against a neutral background

Introduction

En tant qu’utilisateur de SOLIDWORKS, vous êtes probablement familier avec les mates – ces outils puissants qui vous permettent de définir des relations entre les composants dans un assemblage. Mais avez-vous exploré tout le potentiel des SmartMates ?

Dans cet article, nous allons plonger en profondeur dans les SmartMates et les techniques d’assemblage avancées pour vous aider à créer des assemblages robustes de manière efficace.

Qu’est-ce que les SmartMates SOLIDWORKS ?

Les SmartMates SOLIDWORKS sont une fonctionnalité du logiciel de CAO SOLIDWORKS qui simplifie le processus d’assemblage en créant automatiquement des mates (relations) entre les composants. Cela aide à positionner et orienter les pièces correctement dans un assemblage avec une intervention minimale de l’utilisateur. Voici un aperçu détaillé de leur fonctionnement et de leurs avantages :

Comment fonctionnent les SmartMates ?

Détection automatique : Lorsque vous faites glisser un composant dans un assemblage, SOLIDWORKS détecte automatiquement les surfaces ou arêtes de couplage potentielles.
Menu contextuel : Si un mate approprié est trouvé, un menu contextuel apparaît, suggérant des types de mate possibles tels que coïncident, concentrique ou tangent.
Application rapide : En déposant simplement la pièce près de l’emplacement souhaité, les SmartMates peuvent appliquer le mate instantanément, réduisant le besoin de sélection manuelle et de confirmation.

Quels types de SmartMates existent-ils ?

Mates coïncidents : Aligne deux faces, arêtes ou points de manière à ce qu’ils se trouvent sur le même plan.
Mates concentriques : Aligne deux faces cylindriques de manière à ce qu’elles partagent une ligne centrale commune.
Mates tangents : Assure qu’une face cylindrique touche une face plane ou une autre face cylindrique.
Mates de distance : Maintient une distance spécifiée entre deux composants.
Mates d’angle : Maintient un angle spécifié entre deux composants.

Comprendre comment utiliser les SmartMates

Imaginez que vous assemblez un assemblage mécanique composé d’un arbre et d’un roulement. En utilisant les SmartMates, vous pouvez rapidement faire glisser le roulement vers l’arbre, et SOLIDWORKS suggérera un mate concentrique, alignant automatiquement le roulement avec la ligne centrale de l’arbre.

Dans l’ensemble, les SmartMates améliorent l’efficacité et la facilité du processus d’assemblage dans SOLIDWORKS, en faisant un outil puissant pour les concepteurs et les ingénieurs.

Les SmartMates dans SOLIDWORKS sont conçus pour simplifier le processus d’assemblage des composants. En utilisant des opérations intuitives de glisser-déposer, les SmartMates appliquent automatiquement le mate le plus logique en fonction de la géométrie des composants. Cela réduit le temps passé à définir manuellement les mates et assure un processus d’assemblage plus rapide et plus efficace.

Comment utiliser les SmartMates efficacement

Activer les SmartMates : Pour activer les SmartMates, cliquez et faites glisser un composant en maintenant la touche Alt enfoncée. SOLIDWORKS suggérera des mates possibles à mesure que vous faites glisser le composant près de la face, de l’arête ou du sommet d’un autre composant.
Application automatique des mates : Faites glisser un composant et survolez la face, l’arête ou le sommet cible jusqu’à ce que vous voyiez un aperçu du mate. Relâchez le bouton de la souris pour appliquer le mate. SOLIDWORKS choisira le type de mate le plus approprié en fonction de la géométrie impliquée.
Utilisation des SmartMates avec les assemblages : Lors de la construction d’assemblages, utilisez les SmartMates pour positionner rapidement les composants. Par exemple, faire glisser un boulon vers un trou tout en maintenant Alt suggérera automatiquement un mate concentrique, rendant le processus plus rapide et réduisant les erreurs.

Techniques d’assemblage avancées

Conception contextuelle

La conception contextuelle vous permet de concevoir des composants dans le contexte d’un assemblage. Cette technique garantit que les composants s’assemblent parfaitement et fonctionnent comme prévu.

Création de relations contextuelles

Sélectionnez une face, une arête ou un sommet d’un composant existant pour définir des relations. Utilisez ces références pour guider la géométrie des nouveaux composants. Assurez-vous que les relations contextuelles sont stables en évitant de sur-définir les relations et en utilisant des géométries de référence telles que des plans et des axes.

Gestion des fonctionnalités contextuelles

Suivez les fonctionnalités contextuelles à l’aide de l’arbre de création FeatureManager. Nommez et organisez correctement ces fonctionnalités pour maintenir la clarté et faciliter l’édition.

Composants flexibles

Les composants flexibles permettent aux pièces ou aux sous-assemblages de se déplacer dans l’assemblage principal. Cela est particulièrement utile pour simuler des mécanismes ou des assemblages avec des pièces mobiles.

Activation des composants flexibles

Pour ouvrir le Activate Flexible Component PropertyManager, ouvrez un assemblage, cliquez avec le bouton droit sur une pièce, puis cliquez sur Make Part Flexible dans la barre d’outils contextuelle.

Utilisation efficace des composants flexibles

Assurez-vous que les mates dans le sous-assemblage flexible ne sont pas en conflit avec les mates dans l’assemblage principal. Planifiez les degrés de liberté nécessaires pour le mouvement et appliquez-les mates en conséquence.

Conclusion

En maîtrisant les SmartMates et les techniques d’assemblage avancées dans SOLIDWORKS, vous pouvez créer des assemblages robustes et efficaces avec facilité. Les SmartMates simplifient le processus de couplage, tandis que la conception contextuelle garantit un ajustement parfait des composants. Les composants flexibles et les types de mates avancés permettent des assemblages dynamiques et fonctionnels. En incorporant ces techniques dans votre flux de travail, vous pouvez améliorer votre productivité et créer des conceptions plus sophistiquées. Explorez ces fonctionnalités et voyez comment elles peuvent transformer votre expérience SOLIDWORKS.

Apprenez-en plus sur les SmartMates et maîtrisez vos solutions SOLIDWORKS.

Consultez notre catalogue complet de cours de formation dès aujourd’hui !

Ou, contactez Solidxperts pour des conseils personnalisés et plus d’informations sur nos options de formation sur mesure.

Questions Fréquemment Posées

Pourquoi ne puis-je pas avoir de dimensions redondantes ou de mates de distance ?

Le logiciel traite les dimensions comme des entités paramétriques et modifiables. Si vous ajoutez des dimensions à des entités déjà définies par des relations ou des mates, la modification de la dimension peut violer ces relations ou mates existantes.

Quelles sont les meilleures pratiques à suivre pour configurer les mates ?

Designing for additive manufacturing (DfAM) offers various benefits, including lighter, higher-performing designs, mass customization, reduced material wastage, simplified supply chains, and aesthetically pleasing organic appearances. DfAM also enables cost savings, improved functional performance, and the creation of complex geometries challenging to achieve with traditional methods.

Pour optimiser…	Utilisez cette technique…
Robustesse et performance	Contraignez la position des composants à celle d’un composant commun pour une performance optimale.
Robustesse	Si votre intention de conception le permet, optez pour des contraintes face à face, car elles sont plus robustes et prévisibles.
Performance	Utilisez des sous-assemblages pour limiter le nombre de contraintes de premier niveau. L’application résout toutes les contraintes de premier niveau lorsqu’elle reconstruit un assemblage. Cliquez sur Évaluation de performance (barre d’outils Outils) pour afficher les statistiques d’assemblage.
Efficacité lors de l’ajout de contraintes	Utilisez des références de contrainte si vos modèles utilisent des composants similaires que vous devez remplacer régulièrement. Cliquez sur Référence de contrainte (barre d’outils Géométrie de référence) et définissez les contraintes. Utilisez des SmartMates (contraintes intelligentes).

Que dois-je faire si j'obtiens un mate que je ne veux pas ?

Option 1 : Cliquez sur Annuler, si vous n’avez pas encore fermé le PropertyManager de mate.

Option 2 : Supprimez-le mate. Cliquez avec le bouton droit sur le mate dans l’arbre de création FeatureManager, cliquez sur Propriétés, puis cliquez sur Supprimé.

Option 3 : Utilisez MateXpert pour diagnostiquer et résoudre les problèmes de couplage. Cliquez sur Outils > Évaluer > MateXpert.

Option 4 : Vérifiez l’alignement du mate sur les onglets Standard, Avancé ou Mécanique dans le PropertyManager de mate.

Comment savoir quels mates sont sur une pièce ?

Dans l’arbre de création FeatureManager de l’assemblage, faites l’une des actions suivantes :

Cliquez avec le bouton droit sur un composant et cliquez sur Voir les mates.
Cliquez avec le bouton droit sur la fonctionnalité de l’assemblage et cliquez sur Affichage de l’arborescence > Voir les mates et les dépendances. Développez les composants pour voir les mates.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

L’Essor du Robot-as-a-Service : Révolutionner l’Automatisation des Entreprises

BLOG

L’Essor du Robot-as-a-Service : Révolutionner l’Automatisation des Entreprises

Retour

A robot showcasing a holographic graph in a modern office setting

Introduction

Le Robot(ics)-as-a-Service, ou RaaS en abrégé, est un modèle économique émergent qui fonctionne un peu comme l’abonnement à des applications ou à des services en ligne, mais pour les robots. Cette approche innovante propose des solutions d’automatisation robotique sur une base d’abonnement, permettant aux entreprises de profiter des robots avancés sans investissement initial lourd. Pour les petites et moyennes entreprises (PME), le RaaS représente une opportunité passionnante de rester compétitives et agiles dans un marché dynamique.

Les industries qui fabriquent des produits, les vendent ou nous maintiennent en bonne santé adoptent cette tendance pour mieux automatiser les tâches tout en réduisant les coûts.

Qu’est-ce que le Robot-as-a-Service (RaaS) ?

Le RaaS fournit aux entreprises l’accès à des systèmes robotiques par le biais d’un modèle d’abonnement. Il combine la robotique traditionnelle avec de nouvelles technologies comme l’IA, l’apprentissage automatique et l’informatique en nuage pour rendre l’automatisation plus facile et moins coûteuse pour les entreprises de toutes tailles.

Au lieu d’acheter et d’entretenir des robots, les entreprises peuvent les louer, en payant des frais réguliers qui couvrent le coût des machines, la maintenance, les mises à jour logicielles et les services de support.

Cette approche offre évolutivité, réduction des risques et accès aux technologies robotiques les plus récentes, rendant l’automatisation plus accessible et rentable.

L’Importance Croissante du RaaS dans l’Automatisation des Entreprises

Le RaaS offre une solution rentable et évolutive pour les entreprises afin d’améliorer leur efficacité et leur agilité dans un marché dynamique. Grâce à sa flexibilité et à son potentiel de croissance inhérents, il permet aux entreprises d’optimiser leurs opérations sans coûts initiaux élevés, en utilisant un modèle basé sur l’abonnement ou l’utilisation.

De plus, le RaaS s’adapte aux conditions changeantes du marché, permettant des ajustements rapides des ressources robotiques et maintenant des coûts prévisibles. Les fournisseurs s’occupent de la maintenance, des mises à jour et du support, garantissant l’utilisation des technologies les plus récentes.

Explorer les Avantages du RaaS pour les Entreprises

Le RaaS rend plus facile et plus rentable pour les entreprises de tirer parti des robots avancés. Les entreprises peuvent augmenter leur productivité et s’adapter de manière flexible à leurs opérations pour suivre les marchés hautement concurrentiels.

Efficacité des Coûts et Évolutivité

En adoptant un modèle RaaS, les organisations trouvent plus simple de rendre leurs processus plus efficaces et d’introduire de nouvelles idées d’automatisation. Les coûts prévisibles facilitent l’utilisation de cette technologie pour les nouvelles entreprises, et les services peuvent être adaptés spécifiquement aux besoins de chaque entreprise.

De plus, le RaaS permet aux entreprises de faire évoluer leurs opérations robotiques en fonction de leurs besoins. Cette flexibilité est particulièrement utile pour les industries aux demandes fluctuantes, telles que la fabrication, l’entreposage et la logistique.

Productivité Accrue et Flexibilité Opérationnelle

Au cœur du modèle RaaS, on trouve un gain important en termes de travail accompli et de flexibilité des opérations. Avec le RaaS à leurs côtés, les entreprises peuvent lisser leurs processus, devenir plus efficaces et s’adapter rapidement aux besoins et souhaits changeants de leurs clients.

Impact du RaaS sur les Industries Clés

Fabrication

Le RaaS révolutionne la fabrication en permettant aux PME d’automatiser les lignes de production, réduisant les coûts de main-d’œuvre et augmentant l’efficacité. Avec des modèles d’abonnement flexibles, les entreprises peuvent ajuster leur main-d’œuvre robotique en fonction de la demande, garantissant une productivité optimale sans dépenses en capital significatives.

Entreposage et Logistique

Dans l’entreposage et la logistique, le RaaS peut rationaliser les opérations en automatisant des tâches telles que le tri, l’emballage et le transport. Cela conduit à une exécution des commandes plus rapide, moins d’erreurs et une meilleure gestion des stocks, essentielle pour maintenir un avantage concurrentiel dans le secteur du commerce électronique en plein essor.

Soins de Santé

Le RaaS peut améliorer la prestation des soins de santé en offrant une assistance robotique dans les chirurgies, la réadaptation et les soins aux patients. Ces solutions robotiques avancées peuvent améliorer la précision, réduire les temps de récupération et augmenter la qualité globale des soins, en faisant des atouts inestimables pour les prestataires de soins de santé.

Aérospatiale et Défense

Dans l’aérospatiale et la défense, le RaaS soutient des processus de fabrication et des tâches de maintenance complexes. Les systèmes robotiques peuvent gérer des opérations d’assemblage délicates, effectuer des inspections et des maintenances dans des environnements dangereux, améliorant la sécurité et l’efficacité.

Comment SOLIDWORKS Soutient l’Adoption du RaaS pour les PME

Le portefeuille SOLIDWORKS offre une suite d’outils complète qui peut soutenir les PME dans l’adoption d’un modèle RaaS :

SOLIDWORKS 3D CAD : Essentiel pour la conception des composants et systèmes robotiques, SOLIDWORKS 3D CAD permet une modélisation et un assemblage précis, garantissant des solutions robotiques robustes et efficaces.
SOLIDWORKS Simulation : Cet outil permet aux PME de tester et valider les conceptions robotiques dans des conditions réelles, garantissant fiabilité et performance avant le déploiement.
SOLIDWORKS Electrical : En intégrant les systèmes électriques aux conceptions mécaniques, SOLIDWORKS Electrical assure une fonctionnalité harmonieuse et réduit la complexité des systèmes robotiques.
SOLIDWORKS PDM (Product Data Management) : En gérant les données de conception et la documentation, SOLIDWORKS PDM assure le contrôle des versions et la collaboration, cruciaux pour le développement et la maintenance des systèmes robotiques.
SOLIDWORKS Manage : Fournissant des capacités avancées de gestion des données, SOLIDWORKS Manage aide les PME à superviser le cycle de vie des systèmes robotiques, du développement au déploiement et à la maintenance.
SOLIDWORKS Composer : Cet outil aide à créer de la documentation technique, garantissant que les clients du RaaS ont accès à des instructions claires pour l’utilisation et la maintenance des robots.
SOLIDWORKS Visualize : Les capacités de rendu et de visualisation de haute qualité de SOLIDWORKS Visualize aident à créer des supports marketing et des présentations convaincants, essentiels pour promouvoir les offres RaaS.

Conseils et Stratégies pour un Déploiement RaaS Réussi

Pour garantir le bon fonctionnement d’une configuration RaaS, les entreprises doivent tenir compte de quelques éléments clés. Tout d’abord, elles doivent examiner attentivement leurs besoins spécifiques et leurs objectifs, puis choisir un fournisseur RaaS qui dispose des robots et de la technologie adaptés à ces besoins.

Il est également crucial de comprendre le modèle de service et la tarification avec le fournisseur choisi. Cela signifie examiner les coûts initiaux, les frais d’abonnement en cours et tous les frais supplémentaires éventuels.

En plus de cela, il est important pour les entreprises de former leurs employés pour que chacun sache comment utiliser correctement ces outils robotiques. Et n’oubliez pas de rester en contact régulier avec votre fournisseur RaaS ; discuter des choses peut aider à résoudre les problèmes rencontrés lors de la mise en place ou plus tard.

En suivant ces étapes et en utilisant la robotique dans un modèle de service approprié, les entreprises peuvent utiliser efficacement le RaaS pour réussir l’automatisation.

To make sure a RaaS setup works well, companies need to think about a few key things. First off, they should really look into what they specifically need and want to achieve, then pick a RaaS provider that has the right robots and tech for those needs.

It’s also crucial to get how the service model and pricing work with the chosen provider. This means looking at initial costs, ongoing fees for subscriptions, and any extra charges that might pop up.

On top of this, it’s important for businesses to train their employees so everyone knows how to use these robotic tools properly. And don’t forget about keeping in touch with your RaaS provider regularly; talking things through can help sort out any bumps along the way during setup or later on down the line.

By following these steps and using robotics within an appropriate service model, businesses can effectively use RaaS to achieve successful automation.

Conclusion

En tirant parti du portefeuille de logiciels SOLIDWORKS, les PME peuvent concevoir, simuler et gérer efficacement des systèmes robotiques, facilitant l’adoption du modèle RaaS. Cela permet non seulement de démocratiser l’accès à la technologie robotique de pointe, mais aussi d’aider les PME à améliorer leur efficacité opérationnelle, réduire les coûts et rester compétitives dans leurs industries respectives.

Adopter le RaaS avec le soutien des outils SOLIDWORKS peut débloquer de nouveaux niveaux d’innovation et de productivité, permettant aux PME de prospérer dans un monde de plus en plus automatisé.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Maîtriser la Conception pour la Fabrication Additive (DfAM)

BLOG

Maîtriser la Conception pour la Fabrication Additive (DfAM)

Retour

An intricate lattice in the processes of being 3D printed

Principaux Points

La Conception pour la Fabrication Additive (DfAM) vous permet de créer des impressions 3D plus légères, plus performantes et potentiellement moins coûteuses à produire.
La DfAM permet la personnalisation de masse, l’optimisation des performances, la réduction des déchets matériels et la simplification de la chaîne d’approvisionnement.
La fabrication additive accélère le temps de mise sur le marché grâce à des phases de prototypage et de test plus rapides.

Introduction

Comprendre la Conception pour la Fabrication Additive (DfAM) est crucial pour ceux d’entre nous qui utilisent l’impression 3D. La Fabrication Additive (AM), un terme industriel pour parler de l’impression 3D, offre de nombreux avantages : pièces plus légères, plus performantes ou encore personnalisables. Pour vous aider à maximiser votre conception AM, ce guide couvre les bases de la DfAM, explore les capacités de l’AM et détaille les techniques d’optimisation de conception. Découvrez comment la DfAM impacte le développement de produits, l’efficacité des coûts et l’accélération du temps de mise sur le marché pour transformer vos processus de production.

Explorer les Fondamentaux de la Conception pour la Fabrication Additive (DfAM)

La Conception pour la Fabrication Additive est la pratique consistant à concevoir et optimiser vos modèles 3D, dans le but d’imprimer, évidemment en 3D, la pièce finale. Maîtriser la Conception pour la Fabrication Additive nécessite de comprendre les concepts de base et de s’adapter aux technologies et aux meilleures pratiques en constante évolution.

Comprendre les Capacités Uniques de la Fabrication Additive

L’AM offre des capacités uniques qui diffèrent des méthodes traditionnelles.

Une caractéristique clé est la capacité de créer des géométries complexes qui sont difficiles (voire impossibles) à réaliser par le biais de méthodes traditionnelles, permettant des conceptions légères et performantes. Elle permet également de personnaliser les produits selon les besoins des utilisateurs et d’optimiser la conception grâce à des densités variables et des structures internes.

En utilisant ces capacités, vous pouvez innover et dépasser les limites de la fabrication traditionnelle.

Principes Clés de la DfAM pour Optimiser la Conception

La Conception pour la Fabrication Additive implique plusieurs principes clés essentiels pour optimiser les concepts. En suivant ces principes, vous pouvez tirer pleinement parti des avantages offerts par l’AM.

Consolidation des pièces : En combinant plusieurs composants en une seule pièce, vous pouvez réduire le poids, le temps et les coûts d’assemblage, ainsi que les points de défaillance potentiels.
Matériaux architecturés : Manipuler les propriétés des structures en treillis et des textures de surface permet de créer des matériaux hautement personnalisables et adaptés avec des propriétés mécaniques, biologiques, thermiques ou électromagnétiques spécifiques.
Conception générative : En utilisant des algorithmes de calcul, la conception générative génère une géométrie haute performance basée sur des exigences spécifiques, résultant en des conceptions plus légères, plus solides et plus efficaces en moins de temps.
Optimisation topologique : Ce processus vise à produire une distribution de matériau efficace pour résoudre un problème particulier, résultant en des pièces légères mais structurellement solides.

En incorporant ces principes dans le processus de conception, vous pouvez créer des conceptions optimisées et innovantes qui exploitent pleinement les capacités de l’impression 3D.

Stratégies de Conception Innovantes pour l’Impression 3D

L’AM permet des stratégies de conception innovantes impossibles avec les méthodes traditionnelles, comme l’utilisation de géométries complexes pour optimiser les performances ou encore la sélection minutieuse des matériaux pour améliorer la performance, la durabilité et la fonctionnalité du produit. En tirant parti de ces stratégies, les concepteurs peuvent créer des conceptions révolutionnaires qui exploitent pleinement le potentiel de l’AM.

Exploiter la Complexité : Comment Tirer Parti des Géométries Complexes

L’AM permet des géométries complexes et vous permet de créer des produits innovants et performants qui étaient inatteignables avec les méthodes traditionnelles. Les formes complexes optimisent la fonctionnalité et les performances, repoussant les limites de la conception pour des produits esthétiquement attrayants qui améliorent l’intégrité structurelle et réduisent le poids. Les concepteurs peuvent tirer parti de cette liberté de conception pour créer des structures légères et robustes, optimisées pour des applications spécifiques. Des considérations telles que l’orientation des pièces, les structures de support et la sélection des matériaux sont cruciales pour tirer pleinement parti des géométries complexes en AM.

Considérations Matérielles pour une Performance Optimisée

La sélection des matériaux est essentielle en AM, impactant les performances et la fonctionnalité finales du produit. Les concepteurs peuvent optimiser les conceptions en tenant compte des propriétés des matériaux. L’AM offre divers matériaux comme les polymères, les métaux, les céramiques et les composites, chacun ayant des propriétés uniques. Le choix du bon matériau garantit les performances souhaitées. L’AM permet de créer des matériaux hybrides et des combinaisons pour adapter les propriétés du produit. En explorant de nouvelles possibilités matérielles, vous pouvez maximiser vos capacités AM pour des produits performants et de haute qualité.

Efficacité des Coûts Grâce à la Fabrication Additive

Optimiser les conceptions pour l’AM minimise les déchets matériels et maximise l’efficacité des coûts. Cette méthode permet des géométries complexes et des conceptions personnalisées en une seule étape, réduisant les besoins en assemblage et les coûts de main-d’œuvre. En intégrant l’efficacité des coûts dans le processus de conception, vous pouvez réaliser des économies substantielles avec l’AM.

Réduire les Déchets Matériels grâce à une Conception Stratégique

L’AM minimise les déchets matériels grâce à une conception optimisée, réduisant les coûts de manière efficace. Contrairement aux méthodes traditionnelles, elle construit les pièces couche par couche, permettant une utilisation précise des matériaux. La conception stratégique inclut la consolidation des pièces, l’allègement et l’intégration de fonctionnalités pour éliminer les déchets et maximiser l’efficacité en AM.

Accélérer le Temps de Mise sur le Marché avec la DfAM

Accélérez les lancements de nouveaux produits en tirant parti des avantages de l’AM. Le prototypage et les tests rapides permettent une validation sans délai, des itérations presque instantanées et des conceptions optimisées. La production à la demande réduit les délais et les besoins en inventaire, répondant rapidement aux demandes du marché. Les principes de la DfAM donnent aux concepteurs un avantage concurrentiel, garantissant que les produits répondent aux exigences de manière efficace.

Accélérer les Phases de Prototypage et de Test

Améliorez les cycles de prototypage et de test dans le développement de produits. L’AM permet la production rapide de prototypes fonctionnels, réduisant les délais et les coûts par rapport aux méthodes traditionnelles. Vous pouvez itérer rapidement sans outillage coûteux, améliorant la qualité des produits dès le début. La DfAM accélère le développement, conduisant à une mise sur le marché plus rapide.

Techniques Avancées en DfAM

Au-delà de la DfAM de base, ces méthodes incluent des stratégies de conception complexes et optimisées. L’automatisation de la conception, utilisant des algorithmes de calcul, simplifie les tâches répétitives, économisant du temps. La fabrication avancée hybride combine des méthodes additives avec des techniques traditionnelles comme la coulée ou le moulage par injection, offrant des gains de productivité et des options de conception plus larges.

En intégrant ces techniques, les concepteurs peuvent innover et créer des produits optimisés.

Explorer la Conception Générative et l’Optimisation Topologique

La conception générative et l’optimisation topologique sont des techniques de pointe en DfAM. La conception générative utilise des algorithmes pour créer des conceptions innovantes répondant à des exigences spécifiques, tandis que l’optimisation topologique optimise la distribution des matériaux pour des pièces légères aux propriétés mécaniques supérieures. Ces techniques exploitent les capacités de l’AM pour produire des conceptions complexes et efficaces, difficilement réalisables par des méthodes traditionnelles.

Le Rôle de la Consolidation des Pièces dans la DfAM

La consolidation des pièces combine plusieurs composants en un seul, permettant des conceptions plus complexes et optimisées. Cette approche offre des avantages comme la réduction du poids, des économies de coûts, une fiabilité accrue et une simplification des chaînes d’approvisionnement. En identifiant les opportunités de consolidation, les ingénieurs peuvent améliorer les performances et la fonctionnalité tout en réduisant les déchets matériels. La DfAM permet aux concepteurs de repenser les produits pour les technologies AM à un niveau systémique.

Utiliser la Simulation pour des Résultats de Conception Prédictifs

La simulation est cruciale en DfAM pour prédire et optimiser les résultats de conception. Elle aide à identifier les problèmes, à améliorer les performances et à minimiser les risques de défaillance en simulant le comportement des conceptions dans diverses conditions. Les ingénieurs peuvent choisir le meilleur processus de fabrication et le meilleur matériau pour une conception, garantissant une production réussie utilisant les technologies AM. La simulation permet des décisions éclairées, des raffinements de conception et une fonctionnalité souhaitée.

Conclusion

Maîtriser la DfAM implique de comprendre les capacités en constante évolution de l’impression 3D, d’optimiser les conceptions pour l’efficacité et d’adopter des stratégies innovantes telles que l’exploitation des géométries complexes et l’amélioration des performances grâce aux considérations matérielles. La DfAM réduit les déchets matériels, accélère le temps de mise sur le marché et améliore le développement de produits grâce à des techniques comme la conception générative et l’optimisation topologique. Adopter l’AM ouvre la voie à un avenir manufacturier durable et agile en libérant des possibilités infinies de créativité et d’efficacité dans la production.

Questions fréquemment posées

Qu'est-ce que la fabrication additive et comment se distingue-t-elle des méthodes de fabrication traditionnelles ?

La fabrication additive, ou impression 3D, construit des pièces couche par couche à partir de données de conception numériques. Contrairement aux méthodes traditionnelles comme le moulage par injection ou l’usinage CNC, elle n’a pas besoin de moules ni de processus soustractifs. Ce processus permet une plus grande flexibilité de conception, des géométries complexes et une production rentable de pièces personnalisées.

Quels sont les principaux avantages de la conception pour la fabrication additive ?

La conception pour la fabrication additive (DfAM) offre divers avantages, notamment des conceptions plus légères et plus performantes, la personnalisation de masse, la réduction des déchets matériels, la simplification des chaînes d’approvisionnement et des apparences organiques esthétiques. La DfAM permet également des économies de coûts, une amélioration des performances fonctionnelles et la création de géométries complexes difficiles à réaliser avec des méthodes traditionnelles.

Comment le processus de conception peut-il être optimisé pour tirer pleinement parti des technologies de fabrication additive ?

Pour optimiser le processus de conception pour la fabrication additive, les concepteurs doivent considérer des facteurs clés tels que la consolidation des pièces, les matériaux architecturés, la conception générative et l’optimisation topologique. Ils doivent également se concentrer sur la conception pour la minimisation des coûts, l’automatisation des tâches répétitives et l’exploitation des capacités de la fabrication additive en combinaison avec les méthodes traditionnelles.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Libérer la Créativité 3D : Concevoir des Formes Complexes Facilement

BLOG

Libérer la Créativité 3D : Concevoir des Formes Complexes Facilement

Retour

Grey-suited figures seated around a large table with science fiction inspired 3D architectural plans

Introduction

Dans le cadre du processus créatif, les rôles 3D Sculptor et 3D Creator sur la plateforme 3DEXPERIENCE offrent une interface facile qui vous permet de manipuler et de confacilement des pièces complexes. Ces outils offrent un flux de travail simplifié et des capacités CAO puissantes, rendant le processus de conception plus efficace et intuitif. Avec 3D Sculptor et 3D Creator à portée de main, l’art de créer des formes complexes devient un parcours sans effort.

3D Sculptor, 3D Creator et la Plateforme 3DEXPERIENCE

Les rôles 3D Sculptor et 3D Creator de la plateforme 3DEXPERIENCE révolutionnent la manière dont les designers et les ingénieurs abordent la conception de formes complexes. En exploitant la puissance de ces fonctionnalités basées sur le navigateur, vous pouvez décomposer des concepts complexes en étapes gérables, en commençant par des formes de base et en les faisant évoluer progressivement en des designs sophistiqués. Ce flux de travail simplifié non seulement améliore la flexibilité de conception, mais permet également une itération rapide et la réalisation d’idées créatives. Avec des fonctionnalités avancées adaptées à diverses industries, 3D Sculptor et 3D Creator ouvrent la voie à une créativité sans limite.

3D Sculptor Améliore la Flexibilité de Conception

Le rôle 3D Sculptor simplifie la création de pièces complexes en partant de formes de base et en utilisant des outils avancés pour des designs complexes. Il permet une manipulation facile des formes composées et des géométries complexes, assurant que votre vision créative soit réalisée. De plus, l’accès à une variété d’outils Sub-D dans l’application xShape améliore votre capacité à affiner et perfectionner les designs avec précision et flexibilité. Ces capacités vous permettent de repousser les limites de la conception, atteignant des niveaux plus élevés de complexité et de détail.

Créez des pièces complexes en utilisant des formes de base
Utilisez des fonctionnalités avancées pour travailler avec des formes composées
Manipulez et façonnez facilement des géométries complexes
Accédez à des outils Sub-D supplémentaires dans l’application xShape

Explorez la Master Class xShape gratuite pour perfectionner vos compétences !

3D Creator Simplifie votre Flux de Travail de Conception

Avec 3D Creator, l’accent est mis sur la simplification du processus de conception. Cet outil fournit des outils de modélisation paramétrique traditionnels dans son application xDesign, vous permettant de créer et de modifier facilement des designs en utilisant des courbes et des surfaces. La combinaison de la modélisation Sub-D dans 3D Sculptor et de la modélisation paramétrique dans 3D Creator vous donne la flexibilité de mélanger et assortir les outils selon les besoins, garantissant que vous avez les bons outils pour votre travail.

Fournit des outils de modélisation paramétrique traditionnels
Permet une création et une modification faciles des designs en utilisant des courbes et des surfaces
Offre un flux de travail transparent avec 3D Sculptor

3D Sculptor et 3D Creator pour des Formes Complexes

Les avantages de l’utilisation de 3D Sculptor et 3D Creator pour les formes complexes sont nombreux. Ces outils non seulement améliorent la flexibilité de conception mais simplifient également le processus de conception, vous faisant gagner du temps et des efforts. Avec leurs interfaces intuitives et leurs capacités puissantes, vous pouvez facilement créer et modifier des géométries complexes, que vous commenciez par des formes de base ou que vous travailliez avec des pièces composées. De plus, ces outils facilitent la collaboration dans les projets de conception, permettant aux membres de l’équipe de travailler ensemble de manière transparente et de partager leurs idées.

Simplifier la Création de Géométries Complexes

Créer des géométries complexes peut être une tâche difficile, mais avec 3D Sculptor et 3D Creator, cela devient beaucoup plus simple. Ces outils fournissent une gamme de fonctionnalités et d’outils spécialement conçus pour simplifier la création de formes complexes, y compris l’utilisation de formes simples comme blocs de construction. Que vous travailliez avec des formes composées ou des pièces complexes, vous constaterez que ces outils offrent la flexibilité et la précision nécessaires pour donner vie à vos designs. En commençant par des formes de base et en augmentant progressivement la complexité, vous pouvez créer des designs uniques et innovants sans les limitations des outils traditionnels.

Améliorer la Collaboration dans les Projets de Conception

La collaboration est un aspect vital de tout projet de conception, et 3D Sculptor et 3D Creator rendent plus facile que jamais de travailler ensemble de manière transparente. Avec ces outils, les membres de l’équipe peuvent collaborer en temps réel, partager leurs idées et apporter des modifications à la volée. Cela accélère non seulement le processus créatif mais garantit également que les contributions de chacun sont prises en compte. Que vous travailliez sur un projet de conception avec des collègues ou que vous collaboriez avec des clients, 3D Sculptor et 3D Creator fournissent les outils nécessaires pour améliorer la collaboration et donner vie à vos designs.

Guide Étape par Étape pour Concevoir avec 3D Sculptor

Concevoir avec 3D Sculptor est un processus simple qui vous permet de libérer votre créativité et de créer des formes complexes en toute simplicité. Voici un guide étape par étape pour vous aider à démarrer :

Commencez par lancer l’application 3D Sculptor dans votre navigateur.
Choisissez une forme de base pour servir de base à votre design.
Utilisez la technique de poussée et de traction pour manipuler la forme et créer la géométrie complexe souhaitée.
Accédez à des outils Sub-D supplémentaires dans l’application xShape pour affiner et peaufiner votre design.
Enregistrez votre design et exportez-le pour une utilisation ultérieure ou pour la collaboration.

Commencer Votre Premier Projet : Conseils et Astuces

Commencez par sélectionner une forme de base qui ressemble étroitement à votre design final. Cela simplifie le processus et fournit une base solide sur laquelle construire. À partir de là, vous pouvez pousser et tirer votre base pour manipuler la forme, ajoutant des couches de complexité et de détail.

Au fur et à mesure de votre progression, n’hésitez pas à expérimenter avec différents outils Sub-D. Ces outils sont inestimables pour affiner et perfectionner votre design, vous permettant d’atteindre les détails complexes qui feront ressortir votre projet.

Commencez avec une idée claire de la forme complexe que vous souhaitez créer
Commencez avec une forme de base qui ressemble de près au design final
Utilisez la technique de poussée et de traction pour manipuler la forme et ajouter de la complexité
Expérimentez avec différents outils Sub-D pour affiner et perfectionner votre design

Techniques Avancées pour Affiner Vos Designs

Une fois que vous maîtrisez les bases, il est temps d’améliorer vos designs avec des techniques avancées. Combiner des techniques de modélisation paramétrique avec la modélisation Sub-D peut offrir une flexibilité et un contrôle supplémentaires. Expérimentez avec différentes finitions de surface et textures et découvrez des effets uniques qui ajoutent de la profondeur et du caractère à vos créations. Cette approche hybride vous permet de peaufiner vos designs avec une précision mathématique tout en conservant la liberté créative de la modélisation Sub-D.

Utilisez des outils Sub-D avancés pour ajouter des détails complexes à votre design
Combinez des techniques de modélisation paramétrique avec la modélisation Sub-D pour une flexibilité accrue
Expérimentez avec différentes finitions de surface et textures pour améliorer l’attrait visuel de votre design
Profitez des fonctionnalités de collaboration pour recueillir des commentaires et apporter des ajustements

Questions Fréquemment Posées

Qu'est-ce qu'un Rôle sur la plateforme 3DEXPERIENCE ?

Un rôle sur la plateforme 3DEXPERIENCE fait référence à un ensemble de permissions et de capacités attribuées à un utilisateur, déterminant quelles actions il peut effectuer au sein du logiciel. Chaque rôle est adapté à des fonctions ou responsabilités spécifiques, garantissant que les utilisateurs n’ont accès qu’aux outils et fonctionnalités nécessaires à leurs tâches. En attribuant les rôles de manière appropriée, les organisations peuvent optimiser l’efficacité du flux de travail et la sécurité des données au sein de la plateforme.

Quelles sont quelques techniques pour concevoir des formes complexes en modélisation 3D ?

Concevoir des formes complexes nécessite une combinaison de créativité et de compétences techniques. Quelques techniques incluent de commencer par des formes de base et de construire progressivement la complexité, d’utiliser des outils de modélisation Sub-D pour des formes organiques, et de tirer parti de la modélisation paramétrique pour un contrôle précis des dimensions et des caractéristiques.

Comment garantir la fabricabilité lors de la conception de formes complexes ?

Lors de la conception de formes complexes, il est important de considérer la fabricabilité. En utilisant des outils comme Manufacturing Definition Creator, vous pouvez créer des définitions 3D et 2D qui garantissent que votre design peut être fabriqué correctement. Cela aide à éliminer les problèmes potentiels et assure une transition en douceur de la conception à la production.

Quels sont les outils logiciels couramment utilisés pour concevoir des formes complexes ?

Il existe plusieurs outils logiciels couramment utilisés pour concevoir des formes complexes, avec 3D Sculptor et 3D Creator étant des choix populaires. Ces outils basés sur le navigateur offrent des capacités CAO puissantes et des flux de travail simplifiés, les rendant idéaux pour relever les défis des conceptions complexes et des formes organiques.

Quels sont les défis rencontrés lors de la conception de géométries complexes ?

Concevoir des géométries complexes peut présenter plusieurs défis. Ceux-ci incluent le maintien de l’intégrité du design tout en ajoutant de la complexité, l’assurance de la fabricabilité du produit final, et la gestion des interdépendances entre les différentes caractéristiques et dimensions. Cependant, avec les bons outils et techniques, ces défis peuvent être surmontés.

Quel rôle joue la conception paramétrique dans la création de formes complexes ?

La conception paramétrique permet aux designers de manipuler des formes de base et d’explorer différentes possibilités dans la création de formes complexes. Elle offre la flexibilité de modifier les dimensions, les courbes et les surfaces, facilitant l’itération et l’affinement des designs. L’approche paramétrique simplifie le processus créatif et permet aux designers de réaliser des formes complexes de manière efficace.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Comment utiliser SOLIDWORKS sur Mac

BLOG

Comment utiliser SOLIDWORKS sur Mac

Retour

Points clés

SOLIDWORKS peut être utilisé sur un Mac en installant Windows via un logiciel de virtualisation comme Boot Camp ou Parallels. Cependant, les Mac peuvent ne pas avoir de cartes graphiques compatibles, ce qui peut limiter les performances de SOLIDWORKS.
L’utilisation de SOLIDWORKS sur un Mac peut avoir des limitations en termes de performances graphiques et d’accès à certaines fonctionnalités.
La plateforme 3DEXPERIENCE permet aux utilisateurs d’accéder à SOLIDWORKS via un navigateur sur n’importe quel appareil, y compris les Mac.

Guide étape par étape pour installer SOLIDWORKS sur Mac

L’utilisation de SOLIDWORKS sur un Mac est possible, mais elle nécessite quelques étapes supplémentaires par rapport à son utilisation sur Windows.

Il est important de noter qu’il s’agit d’une solution de contournement non officielle. SOLIDWORKS est conçu pour être utilisé sur des systèmes d’exploitation Windows, nous ne recommandons donc PAS cette configuration par rapport à une station de travail professionnelle sous Windows. Cela dit, si vous êtes un utilisateur de Mac qui souhaite utiliser SOLIDWORKS, voici un guide étape par étape pour vous aider à démarrer.

Étape 1 : Vérifiez les exigences système

Avant de commencer le processus d’installation, il est important de s’assurer que votre Mac répond aux exigences minimales pour exécuter SOLIDWORKS. Vérifiez les exigences système.

Étape 2 : Installez un logiciel de virtualisation

Étant donné que SOLIDWORKS ne peut pas fonctionner directement sur macOS, vous devrez installer un logiciel de virtualisation comme Boot Camp ou Parallels. Ces applications vous permettent d’exécuter une copie virtuelle de Windows sur votre Mac. Choisissez le logiciel qui répond le mieux à vos besoins et suivez les instructions du développeur pour l’installer sur votre Mac.

Étape 3 : Installez Windows

Procédez à l’installation de Windows sur votre Mac. Cela vous donnera accès au système d’exploitation Windows, nécessaire pour exécuter SOLIDWORKS. Suivez les instructions fournies par le logiciel de virtualisation pour installer Windows sur votre Mac.

Étape 4 : Installez SOLIDWORKS

Une fois Windows installé sur votre Mac, vous pouvez maintenant procéder à l’installation de SOLIDWORKS. Suivez les instructions d’installation pour terminer le processus.

Étape 5 : Configurez les paramètres graphiques

Vous devrez peut-être ajuster les paramètres graphiques pour optimiser les performances. Pour assurer un fonctionnement fluide, commencez par vérifier si votre matériel répond aux exigences nécessaires et apportez les ajustements nécessaires.

Étape 6 : Testez et dépannez

Une fois tout configuré, nous vous recommandons de tester SOLIDWORKS sur votre Mac pour vous assurer qu’il fonctionne correctement. Créez un projet simple ou ouvrez un fichier existant pour tester la fonctionnalité.

Explorer la compatibilité de SOLIDWORKS avec Mac

Bien qu’il soit possible d’utiliser SOLIDWORKS sur un Mac, il y a des considérations importantes à prendre en compte. SOLIDWORKS ne peut pas fonctionner directement sur macOS, vous devrez donc installer Windows sur votre Mac en utilisant un logiciel de virtualisation tel que Parallels. De plus, les Mac peuvent ne pas avoir de cartes graphiques compatibles, ce qui peut affecter les performances et la disponibilité de certaines fonctionnalités.

Comprendre les exigences système

Processeur : Vérifiez que votre Mac possède un processeur compatible, tel qu’un Intel Core i5 ou i7.
RAM : Assurez-vous que votre ordinateur dispose de suffisamment de RAM pour exécuter SOLIDWORKS de manière fluide. Le minimum recommandé est généralement de 8 Go, mais cela peut varier en fonction de la complexité de vos projets.
Disque dur : Assurez-vous d’avoir suffisamment d’espace libre sur le disque pour accueillir l’installation et les fichiers de projet que vous pourriez créer.
Graphiques : Les Mac peuvent ne pas avoir de cartes graphiques compatibles, il est donc important de vérifier les exigences de SOLIDWORKS et de vérifier la compatibilité avec les capacités graphiques de votre Mac.

Optimiser les performances de SOLIDWORKS sur Mac

Pour obtenir les meilleures performances de SOLIDWORKS sur votre Mac :

Assurez-vous que votre Mac répond aux exigences minimales pour exécuter SOLIDWORKS.
Maintenez votre système d’exploitation Mac et le logiciel SOLIDWORKS à jour avec les dernières mises à jour et correctifs.
Fermez les applications et processus en arrière-plan inutiles pour libérer des ressources système.
Ajustez les paramètres graphiques pour optimiser les performances sur votre Mac.

Différences d’expérience utilisateur

En fin de compte, votre expérience utilisateur dépend de vos préférences personnelles, de votre familiarité avec le système d’exploitation et des configurations matérielles spécifiques.

Les utilisateurs de Mac doivent s’appuyer sur des logiciels de virtualisation pour exécuter SOLIDWORKS, ce qui peut avoir un impact sur les performances et les capacités graphiques.
Les utilisateurs de PC ont généralement plus de flexibilité en termes d’options matérielles, ce qui permet une meilleure personnalisation et potentiellement de meilleures performances.
Les utilisateurs de Mac peuvent avoir besoin de faire des ajustements aux paramètres graphiques et peuvent rencontrer des limitations avec certaines fonctionnalités.
Les utilisateurs de PC peuvent avoir accès à une gamme plus large de cartes graphiques compatibles et de fonctionnalités graphiques avancées.

Utiliser des solutions basées sur le cloud

Il existe des solutions basées sur le cloud qui offrent flexibilité et accessibilité. La plateforme 3DEXPERIENCE permet aux utilisateurs d’accéder à SOLIDWORKS via un navigateur sur n’importe quel appareil, y compris les Mac. Cela signifie que vous pouvez consulter, modifier et gérer vos données CAO de n’importe où, sans avoir besoin de matériel ou de systèmes d’exploitation spécifiques.

Explorer 3DEXPERIENCE sur Mac

La plateforme 3DEXPERIENCE inclut des outils de conception CAO, de simulation, de gestion des données et de collaboration. Les utilisateurs de macOS peuvent accéder à SOLIDWORKS sans logiciel de virtualisation ni matériel spécifique. La plateforme offre un environnement unifié pour la conception et la collaboration sur différents appareils et systèmes d’exploitation. Avec 3DEXPERIENCE, travaillez sur vos projets SOLIDWORKS de n’importe où avec une connexion Internet.

Frequently Asked Questions

Puis-je utiliser SOLIDWORKS sur un Mac sans Windows ?

Non, SOLIDWORKS ne peut pas fonctionner directement sur macOS. Pour utiliser SOLIDWORKS sur un Mac, vous devrez installer Windows sur votre Mac en utilisant un logiciel de virtualisation comme Boot Camp ou Parallels.

Quelles sont les options pour les utilisateurs de Mac pour accéder à SOLIDWORKS ?

Les utilisateurs de Mac peuvent accéder à SOLIDWORKS en installant un logiciel de virtualisation comme Boot Camp ou Parallels pour exécuter Windows sur leurs Mac. Une autre option est d’utiliser des solutions basées sur le cloud comme la plateforme 3DEXPERIENCE pour accéder à SOLIDWORKS via un navigateur Web.

Comment les performances de SOLIDWORKS sur Mac se comparent-elles à celles d'un PC ?

Il est possible d’utiliser SOLIDWORKS sur un Mac, mais les performances peuvent ne pas être aussi bonnes que sur un PC. Les Mac ont rarement des cartes graphiques compatibles, ce qui peut affecter les performances graphiques. Nous recommandons donc d’utiliser une station de travail professionnelle sous Windows pour des performances optimales.

Y a-t-il des modèles spécifiques de Mac qui fonctionnent mieux avec SOLIDWORKS ?

Bien qu’il soit possible d’utiliser SOLIDWORKS sur un Mac, il y a des considérations à prendre en compte. Les Mac ont rarement des cartes graphiques compatibles, il est donc important de choisir un modèle de Mac qui répond aux exigences système de SOLIDWORKS. Les modèles de bureau offrent généralement de meilleures performances et compatibilité par rapport aux ordinateurs portables.

Quelle est la meilleure version de SOLIDWORKS à utiliser sur un Mac ?

Pour utiliser SOLIDWORKS sur un Mac, vous devrez installer une copie de Windows. En ce qui concerne la version de SOLIDWORKS, cela dépend des exigences système spécifiques du Mac et de la version de Windows que vous utilisez. Il est recommandé de consulter les exigences système officielles de SOLIDWORKS pour vérifier la compatibilité.

Y a-t-il des options de SOLIDWORKS basées sur un navigateur ?

Oui, il existe des options CAO basées sur un navigateur telles que la plateforme 3DEXPERIENCE et les xApps, qui permettent aux utilisateurs d’accéder aux outils de conception via un navigateur Web sans avoir besoin d’installer de logiciel supplémentaire ou d’utiliser des outils de virtualisation. Cela peut être une option pratique pour les utilisateurs de Mac cherchant à utiliser SOLIDWORKS sans passer à un environnement Windows.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Pourquoi le Matériau Compte : Choisir le Meilleur Filament d’Impression 3D

BLOG

Pourquoi le Matériau Compte : Choisir le Meilleur Filament d’Impression 3D

Retour

Colorful spools of 3D printing filament on a cluttered work bench

Les Bases des Matériaux d’Impression 3D FDM

En matière d’impression 3D, le matériau que vous choisissez est tout aussi important que l’imprimante elle-même. Le filament est la matière thermoplastique utilisée dans les imprimantes 3D à modélisation par dépôt de filament fondu (FDM). C’est un fil plastique continu enroulé sur une bobine, avec des diamètres allant de 1,75 mm à 2,85 mm. Les filaments existent en différents types, chacun ayant des propriétés uniques.

Les imprimantes 3D utilisent différents mécanismes pour extruder le filament et superposer les couches afin de créer votre modèle final.

Comment le Choix du Filament Impacte Votre Projet d’Impression 3D

Le choix du filament d’impression 3D peut avoir un impact significatif sur le résultat de votre projet d’impression 3D. Les différents filaments ont différentes propriétés, comme la résistance, la flexibilité et la résistance à la température. Comprendre ces propriétés et leur relation avec votre projet est crucial pour obtenir les résultats souhaités.

Par exemple, si vous imprimez des pièces fonctionnelles nécessitant résistance et durabilité, l’ABS ou le PETG seraient des choix appropriés. En revanche, si vous créez des pièces décoratives ou artistiques, le PLA ou des filaments spéciaux comme le bois ou même le métal peuvent être plus appropriés.

Exploration de Quelques Types de Filaments pour Imprimante 3D Disponibles

PLA (Acide Polylactique)

Le PLA est l’un des filaments les plus populaires pour l’impression 3D. C’est un filament biodégradable et respectueux de l’environnement, dérivé de ressources renouvelables comme l’amidon de maïs ou la canne à sucre. Le PLA est facile à imprimer et offre une bonne précision dimensionnelle. Il est connu pour ses couleurs vives et sa finition de surface lisse. Le PLA est couramment utilisé pour le prototypage, les projets de loisirs et les impressions décoratives. Il est compatible avec la plupart des imprimantes FDM disponibles dans le commerce et peut être imprimé à des températures plus basses que d’autres filaments.

ABS (Acrylonitrile Butadiène Styrène)

L’ABS est un filament populaire connu pour sa durabilité et sa résistance aux chocs. Il a une température de fusion plus élevée que le PLA, ce qui le rend adapté aux pièces fonctionnelles nécessitant résistance et robustesse. L’ABS est couramment utilisé dans des applications telles que les pièces automobiles, les boîtiers électroniques et les prototypes industriels. Il peut être difficile à imprimer en raison de sa tendance à se déformer et à émettre des fumées fortes pendant l’impression. Cependant, avec des réglages d’imprimante appropriés et un lit chauffant, l’ABS peut produire des impressions de haute qualité avec d’excellentes propriétés mécaniques.

PET (Polyéthylène Téréphtalate)

Le PET est un filament d’impression 3D populaire connu pour sa résistance et sa flexibilité. Sa durabilité et sa résistance aux chocs garantissent des objets imprimés durables, tandis que sa flexibilité permet des formes complexes sans fissuration. De plus, il offre une excellente résistance chimique et est sans danger pour les aliments, ce qui le rend adapté aux articles de cuisine. Le PET est facile à imprimer avec un risque de déformation réduit et peut être utilisé sur la plupart des imprimantes 3D standard. Recyclable, il constitue également une option écologique pour divers projets d’impression 3D.

PETG (Polyéthylène Téréphtalate Glycol)

Le PETG est une variation du PET offrant une meilleure résistance aux chocs et aux produits chimiques. C’est un filament polyvalent connu pour son équilibre entre résistance, flexibilité et résistance à la température. Il est couramment utilisé pour les pièces fonctionnelles, les composants mécaniques et les produits de consommation nécessitant durabilité et résistance aux chocs. Le PETG a une excellente adhésion des couches, ce qui le rend idéal pour des impressions solides et durables. De plus, il est approuvé par la FDA pour le contact alimentaire, ce qui en fait un choix populaire pour l’impression d’ustensiles et de contenants de cuisine.

TPU (Polyuréthane Thermoplastique)

Le TPU est un filament flexible largement utilisé pour créer des pièces et prototypes élastiques. Il offre une excellente résistance à l’abrasion, aux produits chimiques et aux huiles, ce qui le rend adapté aux applications nécessitant flexibilité et durabilité. Le TPU est couramment utilisé dans des industries telles que l’automobile, la chaussure et les prothèses. Il peut être imprimé facilement sur la plupart des imprimantes FDM et ne nécessite pas de lit chauffant. Le TPU est disponible dans différentes duretés Shore, permettant différents niveaux de flexibilité et d’élasticité dans les impressions.

Filaments Spécialisés pour l’Impression 3D

En plus des filaments courants utilisés en impression 3D, il existe des filaments spécialisés offrant des propriétés uniques pour des applications spécifiques. Ces filaments sont souvent infusés avec différents matériaux pour améliorer leurs propriétés. Quelques exemples de filaments spécialisés incluent les filaments infusés de fibres de carbone, qui offrent une grande résistance et rigidité, et les filaments infusés de métal, qui permettent l’impression d’objets ressemblant à du métal. Ces filaments spécialisés sont couramment utilisés dans des industries telles que l’aérospatiale, l’automobile et la joaillerie.

Onyx par Markforged : Fibre de Carbone Haute Performance

Onyx est un filament haute performance en fibre de carbone développé par Markforged. Il combine la résistance et la rigidité de la fibre de carbone avec la facilité d’impression du nylon. Onyx est connu pour sa stabilité dimensionnelle exceptionnelle, son rapport résistance/poids élevé et sa résistance à la chaleur et aux produits chimiques. Il est couramment utilisé dans des industries telles que l’aérospatiale, l’automobile et la défense pour des applications nécessitant des pièces légères mais robustes. Onyx peut être imprimé sur les imprimantes 3D Markforged, spécialement conçues pour gérer les propriétés uniques de ce filament.

Impression 3D Métal : Acier Inoxydable, Cuivre et plus encore

L’impression 3D avec des filaments métalliques permet la création d’objets ressemblant à du métal sans avoir besoin de processus de travail des métaux traditionnels. Ces filaments sont composés d’un mélange de poudre métallique et d’un liant. Après l’impression, l’objet peut être traité pour enlever le liant et fritté les particules métalliques ensemble, résultant en une pièce métallique solide.

Bien qu’un investissement coûteux et lourd en infrastructure, l’impression 3D avec des filaments métalliques offre la possibilité de créer des géométries complexes et des pièces métalliques personnalisées avec de bonnes propriétés mécaniques.

Facteurs à Considérer Lors de la Sélection d’un Filament

Lors du choix d’un filament pour votre projet d’impression 3D, considérez des facteurs tels que la résistance, la durabilité, la flexibilité, la résistance à la température et la compatibilité avec l’imprimante. Les filaments tels que l’ABS, le PETG ou la fibre de carbone conviennent à la résistance, tandis que le TPU fonctionne bien pour la flexibilité. Pour les températures élevées, considérez le polycarbonate. N’oubliez pas de vérifier la compatibilité avec les réglages de votre imprimante!

Évaluer les Besoins en Résistance et Durabilité de Votre Projet

Lors de la sélection d’un filament pour votre projet d’impression 3D, il est essentiel d’évaluer les besoins en résistance et durabilité de votre projet. Considérez l’utilisation prévue de l’objet imprimé et le niveau de stress qu’il devra supporter. Si vous avez besoin d’une haute résistance et d’une résistance aux chocs, des filaments comme l’ABS, le PETG ou les filaments infusés de fibres de carbone peuvent convenir. Ces filaments offrent d’excellentes propriétés mécaniques et peuvent supporter de lourdes charges et des impacts.

Considérer la Flexibilité et l’Élasticité pour les Pièces Fonctionnelles

Pour les pièces fonctionnelles nécessitant flexibilité et élasticité, il est important de considérer les filaments pouvant répondre à ces exigences. Le TPU est un choix populaire pour les impressions flexibles. Il offre une excellente flexibilité et résilience, ce qui le rend idéal pour des applications telles que les coques de téléphone, les prothèses et les vêtements. Le TPE (élastomère thermoplastique) est un autre filament flexible offrant une texture douce et caoutchouteuse. Il est couramment utilisé pour créer des joints, des joints d’étanchéité et d’autres pièces nécessitant une grande flexibilité.

Résistance à la Température et à l’Environnement

La résistance à la température et à l’environnement est une considération importante lors de la sélection d’un filament d’impression 3D. Différents filaments ont différentes plages de température auxquelles ils fonctionnent de manière optimale. Par exemple, le PLA peut être imprimé à des températures relativement basses (180-230°C) et convient à la plupart des applications quotidiennes. En revanche, des filaments comme le polycarbonate (PC) et le polyétherimide (PEI) ont une résistance à des températures plus élevées et peuvent supporter des températures élevées (jusqu’à 340-380°C). Ces filaments sont couramment utilisés dans des applications nécessitant une résistance exceptionnelle à la chaleur, comme les composants aérospatiaux et les pièces automobiles.

Rentabilité et Disponibilité

La rentabilité et la disponibilité sont des facteurs clés lors du choix d’un filament d’impression 3D. Le PLA est populaire pour son prix abordable et sa large disponibilité, ainsi que pour son caractère écologique. Le PETG est apprécié pour sa résistance et sa durabilité avec une meilleure résistance aux chocs que le PLA. Bien que le PLA et le PETG soient rentables et courants, l’ABS et le Nylon peuvent être plus chers mais offrent des forces uniques. L’ABS fournit une haute résistance et une résistance à la température pour les pièces fonctionnelles, tandis que le Nylon offre flexibilité et durabilité pour des applications spécialisées comme les engrenages. Trouver cet équilibre dépend fortement de l’utilisateur, des projets et de la fréquence d’impression.

Considérez comment vous préférez approvisionner vos matériaux. Préférez-vous traiter avec un fournisseur constant, ou les filaments d’impression 3D facilement disponibles sur Amazon suffisent-ils à vos besoins? Il est important de considérer les exigences spécifiques de votre projet et les contraintes budgétaires lors de la sélection d’un filament d’impression 3D. En équilibrant rentabilité et disponibilité, vous pouvez vous assurer de choisir le meilleur filament pour vos besoins en impression 3D.

Équilibrer la Qualité avec les Contraintes Budgétaires

De même, choisir le bon filament d’impression 3D implique d’équilibrer qualité et budget. Les filaments de haute qualité offrent des performances supérieures mais à un coût plus élevé. La recherche et la comparaison des marques peuvent aider à trouver des options abordables avec des résultats satisfaisants. Lire des avis et rechercher des recommandations peuvent identifier des choix rentables. Expérimenter différents types de filaments peut aider à trouver un équilibre entre qualité et budget en fonction des besoins du projet.

Recommandations Spécifiques à l’Application

Différentes applications d’impression 3D nécessitent différents types de filaments pour obtenir des résultats optimaux. En sélectionnant le bon matériau pour votre application spécifique, vous pouvez vous assurer que vos impressions 3D répondent aux exigences fonctionnelles et de performance souhaitée.

Prototypage de Précision : Choisir le Bon Matériau

En matière de prototypage de précision, choisir le bon filament d’impression 3D est crucial pour obtenir des impressions précises et détaillées. Différents matériaux offrent des niveaux de précision et de finition de surface variés.

Le PLA (acide polylactique) est un choix populaire pour le prototypage de précision en raison de son faible retrait et de son excellente précision dimensionnelle. Il fournit des impressions lisses et propres, ce qui le rend idéal pour les modèles visuels et les prototypes de produits. De plus, le PLA est facile à imprimer et offre une large gamme de couleurs au choix.

L’ABS (acrylonitrile butadiène styrène) est un autre matériau adapté au prototypage de précision. Il offre une meilleure résistance à la température et durabilité par rapport au PLA, ce qui le rend adapté aux prototypes fonctionnels nécessitant résistance et résistance aux chocs.

Le PETG (polyéthylène téréphtalate glycol) est également une bonne option pour le prototypage de précision. Il offre un équilibre entre résistance, flexibilité et stabilité dimensionnelle, ce qui le rend adapté à une large gamme d’applications.

En choisissant le bon matériau pour le prototypage de précision, vous pouvez vous assurer que vos impressions représentent fidèlement votre conception et répondent à vos attentes en matière de qualité.

Pièces Fonctionnelles et Composants Mécaniques : Qu’est-ce qui Fonctionne le Mieux?

En matière d’impression de pièces fonctionnelles et de composants mécaniques, choisir le bon filament est essentiel pour garantir durabilité et performance. Différents matériaux offrent des propriétés et des caractéristiques mécaniques variées.

Le TPU (polyuréthane thermoplastique) est un excellent choix pour les pièces nécessitant flexibilité et résilience. Il offre une grande élasticité et une résistance aux chocs, ce qui le rend adapté aux joints, joints d’étanchéité et autres composants flexibles.

Le Nylon est connu pour sa résistance et sa robustesse exceptionnelles, ce qui le rend idéal pour les pièces fonctionnelles nécessitant durabilité et capacité de charge élevée. Il offre également une bonne résistance chimique, ce qui le rend adapté aux applications dans des environnements difficiles.

L’ABS (acrylonitrile butadiène styrène) est un matériau polyvalent offrant un équilibre entre résistance, impact et résistance à la température. Il est couramment utilisé pour les pièces fonctionnelles dans diverses industries, y compris l’automobile et l’aérospatiale.

En choisissant le bon filament pour les pièces fonctionnelles et les composants mécaniques, vous pouvez vous assurer que vos impressions 3D répondent aux normes de performance requises et supportent les applications prévues.

Questions Fréquemment Posées

Comment le choix du matériau de filament impacte-t-il la qualité d'un objet imprimé en 3D?

Le choix du filament d’impression 3D joue un rôle crucial dans la détermination de la qualité d’un objet imprimé en 3D. Différents matériaux ont des propriétés uniques telles que la résistance, la flexibilité et la durabilité, qui affectent directement la performance et l’apparence de l’objet imprimé. Des facteurs tels que l’adhésion des couches, la précision dimensionnelle et la finition de surface sont influencés par le matériau de filament utilisé.

Comment déterminer le meilleur filament d'impression 3D pour mon projet?

Pour déterminer le meilleur filament pour votre projet d’impression 3D, considérez les exigences spécifiques de l’impression, telles que la résistance, la flexibilité et la résistance à la température souhaitées. De plus, prenez en compte la compatibilité de l’imprimante et les contraintes budgétaires. Effectuer des recherches et consulter des utilisateurs expérimentés peut fournir des informations et des recommandations précieuses.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Améliorer l’efficacité de la conception avec SOLIDWORKS Visualize

BLOG

Améliorer l’efficacité de la conception avec SOLIDWORKS Visualize

Retour

Bowhead bike on a narrow dirt path surrounded by tall grass

Points clés

SOLIDWORKS Visualize permet aux utilisateurs de créer rapidement et facilement des images, animations et contenus 3D interactifs de qualité photo professionnelle.
Le rendu HD en temps réel fournit un retour visuel instantané, permettant une prise de décision plus rapide et une productivité améliorée.
Les fonctionnalités d’automatisation de Visualize aident à accélérer le processus de conception, éliminant les tâches répétitives et s’intégrant parfaitement avec SOLIDWORKS CAD.
Les outils avancés de Visualize permettent la création d’animations interactives et de contenus de réalité virtuelle, donnant vie aux conceptions et améliorant l’expérience de conception globale.

Comprendre SOLIDWORKS Visualize et son impact sur la conception

SOLIDWORKS Visualize transforme les données CAD 3D en images, animations et contenus interactifs de haute qualité. Il améliore la productivité et accélère le développement de produits en vous permettant de créer facilement des visuels réalistes pour le marketing ou les contenus web.

Avec une boîte à outils facile à apprendre, vous pouvez devenir l’artiste que vous avez toujours voulu être tout en communiquant efficacement vos idées et concepts de conception.

Le rôle de SOLIDWORKS Visualize dans la rationalisation des flux de travail de conception

SOLIDWORKS Visualize révolutionne vos flux de travail de conception. Il s’intègre parfaitement avec SOLIDWORKS CAD, vous évitant de perdre du temps à transférer des données manuellement ou à gérer des erreurs.

De plus, partager des conceptions avec votre équipe et obtenir des retours est un jeu d’enfant : vous pouvez créer et partager des visualisations, des animations et même des expériences VR. Le rendu HD en temps réel vous donne un retour visuel instantané, vous aidant à prendre des décisions rapides et éclairées, réduisant ainsi les itérations de conception multiples.

Et avec ses visuels détaillés et réalistes, obtenir des retours des parties prenantes est plus facile, garantissant que votre produit final est parfait.

Explorer l’interface utilisateur intuitive de Visualize

L’interface de Visualize est super intuitive et conviviale, parfaite pour les débutants comme pour les pros. C’est comme un studio photo où vous pouvez facilement déplacer la caméra autour de votre produit et capturer vos conceptions CAD.

Avec une fenêtre de visualisation intégrée et sans matériaux basés sur des nœuds complexes, elle est accessible même si vous êtes nouveau dans la conception 3D. Vous pouvez personnaliser votre expérience avec des thèmes sombres ou clairs et passer en mode facile, qui simplifie l’interface à seulement cinq boutons. Cela rend la création de visuels époustouflants de vos conceptions simple et agréable.

Naviguer dans le tableau de bord convivial

Le tableau de bord convivial facilite la création d’images et d’animations professionnelles de qualité photo.

Avec des onglets intuitifs comme l’onglet Palette, vous pouvez rapidement accéder aux matériaux, apparences et environnements. Cela rend super facile de modifier et personnaliser votre conception autant que vous le souhaitez jusqu’à obtenir le cliché parfait.

Les fenêtres d’importation et de rendu simplifiées rationalisent l’importation des fichiers CAD et le rendu des images de haute qualité. Ajustez les paramètres de rendu pour obtenir le niveau de détail et de qualité parfait.

Le tableau de bord offre également diverses options de visualisation, vous permettant de changer de perspective et de manipuler les positions de la caméra, l’éclairage et plus encore.

Maximiser la productivité avec le rendu HD en temps réel : Les avantages du retour visuel instantané

Avec le rendu HD en temps réel dans Visualize, vous obtenez un retour visuel instantané, rendant le processus de conception plus fluide et plus rapide. Vous pouvez voir les modifications instantanément, ce qui vous aide à prendre des décisions rapides et éclairées et à repérer les problèmes tôt. Cela signifie moins de remaniements coûteux. De plus, cela renforce la collaboration : partagez vos conceptions, obtenez des retours immédiats et assurez-vous que tout le monde est sur la même longueur d’onde. Vous pouvez ajuster et affiner vos conceptions en temps réel, accélérant ainsi les itérations et les révisions. En somme, le retour visuel instantané améliore le processus de conception, renforce le travail d’équipe et augmente la productivité.

Fonctionnalités d’automatisation pour accélérer le processus de conception

SOLIDWORKS Visualize dispose de fonctionnalités d’automatisation impressionnantes qui accélèrent le processus de conception en éliminant les tâches répétitives. Vous pouvez créer des modèles pour les matériaux, l’éclairage et les configurations de caméra, vous évitant ainsi de les configurer à chaque fois. De plus, il s’intègre parfaitement avec SOLIDWORKS CAD, vous permettant d’importer facilement des données et de garder vos visualisations à jour avec les modifications.

Cette intégration signifie des transitions fluides entre la conception et la visualisation, rendant l’ensemble du flux de travail plus rapide et plus efficace. En somme, ces fonctionnalités d’automatisation vous permettent de vous concentrer sur les aspects créatifs de votre travail tout en rendant le processus de conception plus rapide et plus facile.

Intégration avec SOLIDWORKS CAD pour des transitions de conception fluides

Fait amusant : votre SOLIDWORKS Visualize s’intègre parfaitement avec vos autres produits SOLIDWORKS, y compris CAD, rendant la transition de la conception à la visualisation fluide et efficace. Vous pouvez facilement importer des modèles CAD 3D dans Visualize, gagnant ainsi du temps et des efforts. De plus, toutes les modifications apportées dans SOLIDWORKS CAD sont automatiquement mises à jour dans Visualize, ce qui garantit que vos visualisations sont toujours à jour. Cette intégration avec le CAD de Dassault est particulièrement bénéfique pour ceux qui utilisent SOLIDWORKS Professional, car un siège de SOLIDWORKS Visualize Standard est inclus avec chaque siège de SOLIDWORKS Professional et Premium sous abonnement actif.

Cette intégration élimine les mises à jour manuelles et rationalise le flux de travail, vous permettant de passer sans effort de la conception à la visualisation à différentes étapes.

Outils avancés pour créer des animations interactives et des contenus VR

SOLIDWORKS Visualize Professional offre des outils avancés pour créer des animations interactives et des contenus VR. Vous pouvez animer des vues éclatées, l’opacité des pièces et les caméras pour montrer comment fonctionne votre produit et comment ses composants interagissent. De plus, vous pouvez créer du contenu VR avec des images et des animations stéréo à 360 degrés pour des appareils comme HTC Vive et Oculus Rift, offrant une expérience immersive. Avec les fonctionnalités supplémentaires de Visualize Professional, vous pouvez désormais raconter une histoire plus profonde et communiquer même les détails de conception les plus complexes avec facilité, vous donnant un avantage concurrentiel sur le marché.

Simplifiez les animations complexes et contrôlez les mouvements, la synchronisation et les effets grâce à ces fonctionnalités qui vous aident à créer des présentations attrayantes et dynamiques qui donnent vie à vos créations.

Simplifier les processus d’animation complexes

Animer des conceptions peut être délicat, mais Visualize le rend facile avec ses outils impressionnants. Le Ruban d’Animation montre une représentation 3D de la façon dont les pièces et les caméras se déplacent, ce qui facilite l’édition des animations complexes. Vous pouvez animer des vues éclatées, l’opacité des pièces, les caméras et plus encore, créant des animations détaillées et réalistes. De plus, vous pouvez ajouter des effets de profondeur de champ, ajustant la mise au point et le flou pour plus de réalisme.

Ces fonctionnalités intuitives rendent la création d’animations captivantes et visuellement attrayantes simple, donnant vie à vos conceptions sans effort.

Donner vie aux conceptions avec la réalité virtuelle

Le contenu VR offre une façon unique et engageante d’évaluer et d’améliorer vos conceptions. Vous pouvez configurer des positions de caméra pour créer des images et des animations stéréo à 360 degrés pour des appareils VR comme HTC Vive, Oculus Rift et Google Cardboard. Cela signifie que vous pouvez explorer et examiner vos conceptions à une échelle 1:1 dans un environnement virtuel, offrant à vous et à votre audience une compréhension réaliste et interactive de la conception. C’est excellent pour présenter aux clients, les revues internes ou les expositions commerciales.

Questions fréquemment posées

Comment SOLIDWORKS Visualize peut-il améliorer mon processus de conception ?

En exploitant Visualize, les concepteurs peuvent améliorer leur processus de conception grâce à des visualisations réalistes, accélérant la prise de décision et réduisant les erreurs. Son interface intuitive et son rendu en temps réel fournissent un retour instantané pour un flux de travail plus efficace. L’intégration avec SOLIDWORKS CAD garantit des transitions de conception fluides.

Y a-t-il des industries ou des applications spécifiques qui peuvent bénéficier le plus de l'utilisation de SOLIDWORKS Visualize ?

SOLIDWORKS Visualize trouve des applications dans divers secteurs tels que l’automobile, l’architecture, les biens de consommation, et plus encore. Il bénéficie à ceux qui nécessitent des visualisations de haute qualité pour la validation de conception, les supports marketing et les présentations. Sa polyvalence s’adresse aux professionnels cherchant des rendus réalistes pour leurs projets.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Guide Essentiel de Solidxperts pour la Certification SOLIDWORKS

BLOG

Guide Essentiel de Solidxperts pour la Certification SOLIDWORKS

Retour

Points Clés

Le programme de certification SOLIDWORKS vous offre des qualifications précieuses dans l’industrie qui démontrent votre expertise en conception mécanique.
Être un utilisateur certifié peut vous donner un avantage concurrentiel sur le marché du travail.
Les examens clés incluent le Certified SOLIDWORKS Associate (CSWA) et le Certified SOLIDWORKS Professional (CSWP).
Des certificats avancés sont disponibles pour ceux qui souhaitent approfondir leurs compétences en CAO et en ingénierie numérique.

Introduction

Bienvenue dans le guide essentiel de la certification SOLIDWORKS ! Si vous souhaitez valider vos compétences en conception mécanique et obtenir un avantage concurrentiel, une certification officielle est la voie à suivre. Ce guide couvre la valeur et la disponibilité des certifications ainsi que des conseils de préparation utiles.

Pourquoi obtenir une certification SOLIDWORKS ?

La certification SOLIDWORKS est une qualification reconnue mondialement qui valide votre maîtrise du logiciel pour la conception mécanique. Elle démontre votre capacité à créer des pièces paramétriques, à assembler et à analyser des conceptions mécaniques.

Les examens évaluent vos connaissances et compétences dans divers aspects de la conception 3D mécanique, y compris la modélisation de pièces, l’assemblage, les dessins et la conception de tôlerie. Les examens sont réalisés en ligne, sans surveillance, et peuvent être passés à votre convenance. En réussissant ces examens, vous prouvez votre compétence à utiliser le logiciel pour concevoir et analyser des modèles 3D.

La Valeur d’Être Certifié

Être un utilisateur certifié apporte de nombreux avantages professionnels. Cela valide votre expertise dans l’utilisation du logiciel pour la conception mécanique, démontrant votre engagement envers l’apprentissage continu et le respect des normes de l’industrie.

Améliorez votre crédibilité en tant que professionnel de la CAO et devenez plus attractif pour les employeurs qui valorisent les utilisateurs certifiés pour leur compétence à améliorer la productivité et l’efficacité. La certification peut vous donner un avantage concurrentiel sur le marché du travail, augmentant vos chances de décrocher un emploi ou de progresser dans votre organisation actuelle. De nombreuses entreprises recherchent spécifiquement des professionnels certifiés, assurant ainsi qu’elles embauchent des individus avec une expertise démontrée.

Chaque examen du programme de certification SOLIDWORKS teste vos connaissances et compétences dans un domaine spécifique. En réussissant ces examens et en obtenant les certifications, vous pouvez démontrer votre expertise et vous distinguer en tant qu’utilisateur hautement qualifié.

Comment se Préparer aux Examens SOLIDWORKS ?

Se préparer à une certification implique une formation, une auto-étude et une pratique. Voici quelques conseils pour vous aider à vous préparer efficacement :

Cours de Formation Recommandés avec Solidxperts

Solidxperts propose des cours de formation spécifiquement conçus pour vous préparer à votre certification SOLIDWORKS.

Ces cours couvrent de manière exhaustive les sujets de l’examen et sont dispensés par des instructeurs expérimentés qui sont des professionnels certifiés avec des années d’expérience dans l’industrie et la formation. Ils sont les Xperts !

Conseils pour l’Auto-Étude et la Pratique

Familiarisez-vous avec l’interface et les outils.
Utilisez des ressources en ligne, des tutoriels et des forums pour en savoir plus sur les fonctionnalités du logiciel.
Pratiquez sur des projets réels impliquant la conception et la modélisation de différentes pièces et assemblages.
Passez des examens pratiques pour vous familiariser avec le format de l’examen et évaluer votre préparation.
Demandez des retours et des conseils à des utilisateurs ou instructeurs expérimentés de SOLIDWORKS, comme nous.

À quoi ressemble le processus de certification ?

Le chemin vers l’accréditation SOLIDWORKS implique plusieurs étapes, de l’inscription aux examens.

Inscription et Exigences

Pour vous inscrire aux examens de certification SOLIDWORKS CAD, créez un compte sur le site du Certification Center. Une fois inscrit, parcourez les examens disponibles et sélectionnez ceux que vous souhaitez passer.

Formats d’Examen et À Quoi S’attendre

Les examens de certification se déroulent en ligne et ne sont pas surveillés. Ils sont chronométrés, et vous devez les compléter dans le délai imparti. Voici un aperçu des formats d’examen :

CSWA: En ligne, choix multiples, 3 heures, note de passage 70 %.
CSWP: En ligne, choix multiples, 3,5 heures, note de passage 75 %.
Certifications Avancées : En ligne, pratiques, durée variable.
CSWE:En ligne, pratiques, durée variable, note de passage 85 %.

Les examens comprennent des questions à choix multiples, des exercices pratiques et des tâches de modélisation. Lisez attentivement les instructions et comprenez les exigences de chaque question avant de tenter de répondre.

Quelles Certifications Sont Disponibles ?

Certified SOLIDWORKS Associate (CSWA)

Une qualification de niveau débutant démontrant des connaissances fondamentales en modélisation. Réussir l’examen CSWA prouve votre capacité à créer et à modifier des pièces paramétriques, à assembler des composants et à créer des dessins de base.

Certified SOLIDWORKS Professional (CSWP)

Pour les utilisateurs ayant une compréhension plus approfondie des fonctionnalités avancées. Elle valide votre capacité à créer des pièces paramétriques complexes, à analyser des assemblages et à créer des dessins détaillés.

Certifications Avancées

Celles-ci incluent des spécialisations dans des domaines tels que la Tôlerie, les Assemblages, le Surfaçage, la Conception de Moules et les Outils de Dessin. Obtenir ces certifications montre votre expertise et vos qualifications spécialisées en SOLIDWORKS. Par exemple, la certification de dessin SOLIDWORKS indique à vos pairs, collègues et employeurs potentiels que vous possédez des compétences avancées en création de dessins techniques détaillés et précis.

Examinons quelques-uns des examens et certifications populaires disponibles pour vous.

Certified SOLIDWORKS Expert (CSWE)

Cette qualification reconnue mondialement signifie une connaissance approfondie et une expertise dans l’utilisation de diverses applications. Pour obtenir la certification CSWE, les individus doivent posséder la qualification CSWP et quatre certifications CSWPA dans différents domaines.

Aperçu des Certifications de Spécialité

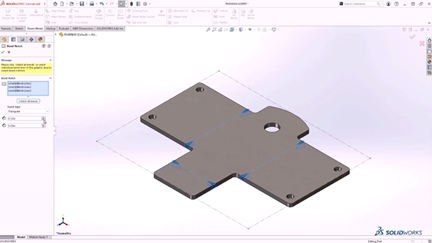

CSWPA-SM : Valide la maîtrise de l’utilisation des outils de tôlerie.
CSWPA-MM : Démontre la maîtrise de l’utilisation des outils de conception de moules.
CSWPA-SU : Reconnaît l’expertise dans l’utilisation des outils de surfaçage avancé.
CSWPA-WD : Confirme la capacité à créer et à analyser des assemblages soudés.

Ces certificats fournissent une reconnaissance ciblée pour les professionnels de la CAO se spécialisant dans des domaines tels que la conception de tôlerie, la conception de moules et la modélisation de surfaces avancées.

Conclusion

Devenir un professionnel certifié SOLIDWORKS peut considérablement améliorer vos perspectives de carrière et votre ensemble de compétences. Avec différents niveaux de certification disponibles, du CSWA au CSWE, vous avez un chemin clair vers l’expertise. Que vous optiez pour des cours de formation ou l’auto-étude, une préparation approfondie est la clé pour exceller dans le processus de certification. Comprendre la valeur de chaque certification et les formats d’examen vous aidera à naviguer facilement dans ce parcours.

Questions Fréquemment Posées

Combien de temps faut-il pour se préparer à la certification ?

Le temps de préparation varie en fonction de l’expérience préalable, de la familiarité avec SOLIDWORKS et du niveau de certification. Pour les utilisateurs expérimentés, le temps de préparation peut être plus court. Cependant, ceux qui découvrent le logiciel ou qui ont une expérience limitée peuvent nécessiter plus de temps. Il est recommandé de suivre des cours de formation alignés avec le contenu de l’examen. Contactez votre Xpert de quartier pour des conseils sur le meilleur parcours de formation pour vos objectifs !

Puis-je repasser un examen de certification SOLIDWORKS en ligne si je ne réussis pas ?

Oui, les individus peuvent repasser les examens s’ils ne réussissent pas lors de leur première tentative. Il existe des périodes d’attente spécifiques et des règles pour repasser les examens, généralement une attente de 30 jours. Il peut y avoir des frais associés au repassage de l’examen. Revoir le contenu de l’examen, les matériaux d’étude et les tests pratiques de manière approfondie avant de tenter à nouveau l’examen peut aider à identifier les zones de faiblesse et à améliorer les compétences pour les tentatives suivantes.

Quels sont les avantages d'obtenir une certification CAD SOLIDWORKS ?

Obtenir une certification SOLIDWORKS peut améliorer vos perspectives de carrière en démontrant votre expertise dans l’utilisation du logiciel, en augmentant votre potentiel de gain et en ouvrant des opportunités de travailler sur des projets passionnants avec des entreprises de premier plan dans diverses industries.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Qu’est-ce que la CAO ? Explorer le monde de la conception assistée par ordinateur

BLOG

Qu’est-ce que la CAO ? Explorer le monde de la conception assistée par ordinateur

Retour

Points clés

La conception assistée par ordinateur (CAO) est la création numérique de modèles et de simulations de biens et de produits destinés au monde réel, en 2D ou en 3D.
Les progrès de la technologie de CAO ont conduit à l’essor des plateformes basées sur le cloud et à l’intégration de l’IA et de l’apprentissage automatique.
Rationaliser les processus de production, permettre le prototypage avec l’impression 3D et améliorer la collaboration entre les équipes.
SOLIDWORKS et Dassault Systèmes proposent une large gamme de solutions spécialisées pour répondre aux différents besoins de conception.

Introduction

Grâce aux logiciels de conception assistée par ordinateur, les concepteurs et les ingénieurs peuvent simuler des objets numériquement et affiner les dessins avant la production. Ces logiciels permettent de réaliser des dessins techniques précis, éliminant ainsi le dessin manuel, améliorant l’efficacité et la précision et facilitant la collaboration au sein de l’équipe.

Comprendre la conception assistée par ordinateur : Les bases

L’époque où l’on utilisait des crayons, des règles et des rapporteurs pour créer des plans est révolue. La conception assistée par ordinateur permet aux ingénieurs de créer des modèles d’objets en 2D et en 3D, avec l’échelle, la précision et les propriétés physiques.

Utilisez une combinaison d’outils de création numérique, tels que les lignes, les cercles et les courbes, pour créer les formes et les géométries souhaitées, et même ajouter des annotations, des dimensions et d’autres détails à vos modèles. Ceux-ci peuvent ensuite être manipulés, testés, analysés et facilement modifiés pour une itération plus rapide et une meilleure qualité globale.

Un plan rapide des composants de base d’un système de CAO

Modélisation solide : Une fonction fondamentale qui permet aux concepteurs de créer des représentations 3D réalistes d’objets. Les modèles solides sont construits en assemblant des surfaces 3D et peuvent représenter avec précision les dimensions et les attributs de l’objet.
Modélisation paramétrique : Établir des relations entre les différentes parties d’une conception détaillée. Par exemple, lorsqu’une partie d’un modèle est modifiée, les autres composants connexes s’ajustent en conséquence, ce qui garantit la cohérence.
Simulation : Simuler les performances d’une conception dans diverses conditions, telles que les contraintes, la chaleur ou l’écoulement des fluides. Identifier les problèmes potentiels dès le début de la phase de conception et procéder aux ajustements nécessaires pour améliorer les performances et la fiabilité finales.
Documentation : Créez facilement une documentation technique détaillée pour vos modèles 3D, notamment des dessins techniques, des nomenclatures et des instructions d’assemblage.

Ensemble, ces composants de base vous permettent de créer des conceptions détaillées et précises tout en simplifiant le processus, ce qui facilite l’itération et l’amélioration de la qualité globale.

Distinction entre la CAO 2D, 2.5D et 3D

2D : principalement utilisé pour créer des dessins en 2D. Il permet aux concepteurs de créer des représentations plates d’objets à l’aide de formes géométriques fondamentales telles que les lignes, les rectangles et les cercles. Elle est le plus souvent utilisée pour les plans architecturaux, les schémas de circuits électriques et les illustrations techniques.
5D : également connue sous le nom de modélisation prismatique. Permet aux concepteurs de créer des modèles avec de la profondeur. Bien que les objets créés en 2.5D soient tridimensionnels, ils n’ont pas de parties en surplomb. Souvent utilisé pour créer des moules, des parcours d’outils pour l’usinage et d’autres applications nécessitant un niveau de profondeur limité.
3D : permet aux concepteurs de créer des modèles 3D réalistes d’objets. Il représente avec précision les dimensions, la forme et les attributs de l’objet. Largement utilisé dans des secteurs tels que l’automobile, la conception industrielle et de produits, et les projets d’ingénierie.

Comment fonctionne un logiciel de conception assistée par ordinateur ?

La réponse est simple ? Un ordinateur fait tout le travail à votre place ! Finies les lignes tracées de travers, les dimensions griffonnées ou les intentions de conception confuses. Il ne s’agit que de représentations 3D claires et partageables de vos inventions les plus géniales.

Les fonctionnalités de votre logiciel de CAO simplifient le processus grâce à une interface conviviale et à des outils puissants pour la création de conceptions en 3D. Elles vous permettent de visualiser vos idées dans un environnement numérique et facilitent l’itération et l’amélioration de la conception avant la fabrication.

Intégration avec d’autres outils et plates-formes : FAO, documentation, simulation, et plus encore !

L’intégration avec d’autres outils et plateformes permet aux concepteurs d’exploiter les points forts de chaque outil et de créer un processus de conception homogène.

Fabrication assistée par ordinateur (FAO) : Automatiser le processus de fabrication. Les logiciels de FAO utilisent des modèles 3D pour générer des parcours d’outils pour les opérations d’usinage, ce qui permet une production efficace et précise.
Logiciel de simulation : Analysez le comportement et les performances de votre conception. Simulez divers facteurs tels que les contraintes, le transfert de chaleur et la dynamique des fluides.
Gestion du cycle de vie des produits (PLM) : un référentiel centralisé pour la gestion des données et la collaboration entre les équipes de conception. Échangez facilement des données, gérez le contrôle des versions et la gestion des flux de travail.

Révolutionner les industries dans le monde entier

La conception assistée par ordinateur a révolutionné diverses industries, permettant aux concepteurs et aux ingénieurs de créer des modèles précis et optimisés, améliorant ainsi l’efficacité, la précision et l’innovation dans les processus d’invention.

Conception et fabrication automobile

Dans le passé, l’industrie automobile s’appuyait fortement sur le dessin manuel et les prototypes physiques. Les modèles CAO ont remplacé ces méthodes traditionnelles, permettant aux concepteurs de créer des modèles numériques précis et de simuler le comportement dans le monde réel. Grâce à des systèmes tels que SOLIDWORKS et CATIA, les concepteurs automobiles peuvent désormais utiliser la CAO pour la conception mécanique, la création de modèles 3D réalistes de véhicules, l’optimisation des performances et la rationalisation de la fabrication.

En outre, la collaboration numérique entre les équipes, les fournisseurs et les fabricants améliore la communication et réduit les erreurs. C’est comme envoyer un SMS au lieu d’un pigeon voyageur !

Architecture et Construction

De puissantes simulations calculées par ordinateur, décrivant l’aspect et le fonctionnement d’un bâtiment, permettent aux architectes de prendre des décisions éclairées sur des éléments tels que l’éclairage, l’acoustique et l’efficacité énergétique. En consacrant moins de temps et d’efforts à dessiner des plans physiques et à décoder les styles de notation et l’écriture de leurs confrères, les architectes peuvent expérimenter des matériaux différents et des conceptions inédites.

Dans le secteur de la construction, des outils spécialisés permettent de créer des dessins et des modèles beaucoup plus détaillés, ce qui facilite la communication et la coordination entre les architectes, les ingénieurs et les entrepreneurs. Cela permet de s’assurer que les conceptions sont conformes aux codes du bâtiment et aux réglementations pour des systèmes tels que le chauffage, la ventilation, la climatisation, l’électricité et la plomberie.

SOLIDWORKS : Un leader dans la technologie de conception 3D

SOLIDWORKS, leader de l’industrie, est mondialement connu pour ses capacités de modélisation solide fiables et son interface conviviale. Il offre un ensemble complet d’outils pour la création, la modification et l’analyse de modèles 3D. Les concepteurs peuvent ainsi créer des modèles 3D réalistes intégrant des dimensions détaillées, des matériaux standard et des propriétés physiques.

Avec SOLIDWORKS, vous pouvez simuler des comportements réels, effectuer des analyses de contraintes et créer des rendus photoréalistes de vos conceptions. Le logiciel offre également des fonctionnalités avancées pour la conception de tôles, le soudage, la modélisation d’assemblages et bien plus encore !

Applications pratiques

La conception assistée par ordinateur permet de rationaliser les processus de production, de réaliser des prototypes grâce à l’impression 3D et d’améliorer la collaboration entre les équipes de conception.

Rationalisation de la production : Créer des dessins de fabrication précis et détaillés, optimiser les processus de production et réduire les erreurs. Ils permettent une utilisation efficace des matériaux, des instructions d’usinage précises et la documentation du processus de production.
Prototypage avec l’impression 3D : Créez des prototypes physiques de vos modèles 3D à l’aide de la technologie d’impression 3D. Répétez et testez rapidement les conceptions, en économisant le temps, les coûts et les maux de tête associés aux méthodes de prototypage traditionnelles.
Améliorer la collaboration : Encouragez plusieurs concepteurs à travailler simultanément sur le même projet grâce à la communication en temps réel, au contrôle des versions et au partage de la documentation, afin d’améliorer l’efficacité et de réduire le nombre d’erreurs.

Rationalisation des processus de production

Les logiciels de CAO améliorent l’efficacité de la production en rationalisant les processus, en réduisant les délais et les coûts. Créer des plans de fabrication détaillés pour s’assurer que les produits sont conformes aux spécifications. Identifier et résoudre rapidement les problèmes de fabrication, afin de réduire les erreurs.

La CAO permet également d’optimiser l’utilisation des matériaux, de réduire les déchets et de maximiser les économies. Elle aide à concevoir des objets tels que des bijoux, des meubles et des appareils, à documenter les révisions et les procédures de contrôle de la qualité pour assurer la cohérence et la traçabilité, à améliorer l’efficacité de vos processus et la qualité de vos produits.

Prototypage rapide et facile grâce à l’impression 3D

Les logiciels de CAO révolutionnent le prototypage en permettant de créer des prototypes physiques à partir de modèles numériques grâce à l’impression 3D. Il permet une itération rapide, des essais et une réduction des coûts. Simulez le comportement du produit, modifiez les conceptions et produisez des formes complexes dans divers matériaux tels que les plastiques, les métaux et les composites afin de garantir des performances optimales.

Collaboration améliorée en temps réel

Les logiciels de conception assistée par ordinateur améliorent la collaboration entre les équipes de conception en permettant une communication en temps réel. Il permet à plusieurs concepteurs de travailler ensemble simultanément, de partager leur travail, d’apporter des modifications et de fournir un retour d’information instantané. Partagez facilement vos conceptions avec vos clients et vos équipes de fabrication, en améliorant la communication et en réduisant les erreurs. Grâce à des fonctionnalités telles que le contrôle des versions et le suivi des révisions, vous pouvez garantir la cohérence, respecter les délais des projets et centraliser la communication, la documentation et le retour d’information sur les conceptions, pour une efficacité accrue et un travail d’équipe sans faille !

Progrès et tendances futures

La technologie de conception assistée par ordinateur continue d’évoluer, avec des avancées et des tendances futures qui façonnent la façon dont les concepteurs et les ingénieurs travaillent. Ces progrès visent à simplifier le processus de conception, afin que les inventeurs passionnés puissent se concentrer sur ce qu’ils font le mieux : Innover !

La montée en puissance de la plateforme en nuage

Les plateformes de CAO basées sur le cloud, comme la plateforme 3DEXPERIENCE, offrent une accessibilité et une collaboration accrues par rapport aux logiciels traditionnels sur site. Elles permettent d’accéder aux fichiers de n’importe où, d’éliminer le besoin de stockage physique et d’assurer une collaboration transparente.

Plusieurs concepteurs peuvent travailler ensemble en temps réel, ce qui rationalise le processus de conception et améliore l’efficacité. Ces plateformes sont également évolutives, ce qui permet aux concepteurs d’ajuster l’utilisation en fonction des besoins en ajoutant ou en supprimant des utilisateurs et en accédant à des fonctionnalités supplémentaires. L’essor de la CAO en temps réel basée sur le cloud a révolutionné le secteur de la conception en améliorant l’accessibilité, la collaboration et la flexibilité.

Pour en savoir plus sur le passage à la 3D avec 3DEXPERIENCE, consultez notre article de blog ici.

L’IA et l’apprentissage automatique dans la CAO

L’IA et l’apprentissage automatique ont révolutionné la CAO en automatisant les processus de conception, en optimisant les dessins et en améliorant les capacités de simulation. La conception générative génère des options en fonction de contraintes, ce qui permet d’explorer diverses possibilités. Les algorithmes d’apprentissage automatique s’appuient sur le retour d’information pour proposer des recommandations intelligentes en matière de conception. Ils améliorent la précision des simulations, ce qui permet d’obtenir des conceptions plus fiables.

Au fur et à mesure que l’IA progresse, les logiciels de CAO deviendront plus efficaces et capables d’automatiser des tâches complexes, ce qui promet des innovations dans le domaine de la création de modèles.

Surmonter les défis de la CAO

En relevant les défis par la formation et l’assistance, les concepteurs et les ingénieurs peuvent maximiser les avantages de leur logiciel et surmonter les obstacles qui les empêchent de donner vie à leurs idées.

S’attaquer à la courbe d’apprentissage

L’utilisation d’un logiciel de CAO peut s’avérer difficile en raison de sa complexité, car les utilisateurs doivent apprendre de nouveaux outils et de nouveaux flux de travail. Pour vous aider dans cette phase d’apprentissage, les experts de votre quartier (c’est-à-dire nous !) vous proposent des ressources de formation et un soutien communautaire. Nos ressources de formation offrent des expériences d’apprentissage structurées pour les utilisateurs de CAO de tous les niveaux de compétence.

L’assistance communautaire permet aux utilisateurs de se connecter avec d’autres, de poser des questions et de partager leurs expériences afin d’améliorer leur maîtrise des logiciels de CAO. L’utilisation de ces ressources peut vous aider à exploiter tout le potentiel des logiciels de CAO.

Résoudre les problèmes de compatibilité des logiciels

La compatibilité des logiciels de CAO est cruciale. Les différents programmes ont des formats de fichiers uniques, ce qui pose des problèmes pour l’échange de données et la collaboration. Pour une meilleure interopérabilité, optez pour un logiciel prenant en charge des formats neutres tels que STEP, IGES ou JT. À l’inverse, choisissez un logiciel avec des formats natifs pour une meilleure précision des données, mais une accessibilité limitée. Tenez compte de l’acceptation par l’ensemble de l’industrie pour une collaboration harmonieuse.

Conclusion

Les logiciels de CAO jouent un rôle central dans tous les secteurs, de l’automobile à l’architecture, en optimisant les flux de production, en favorisant la collaboration et en étant le fer de lance des avancées technologiques. À mesure que les plateformes basées sur le cloud évoluent et que l’IA et l’apprentissage automatique s’intègrent davantage, le potentiel de la CAO à l’avenir est illimité.

Vous voulez en savoir plus ? Consultez notre récent article de blog sur le passage à la technologie 3D, ici.

Questions fréquemment posées

Est-il difficile d'apprendre à utiliser SOLIDWORKS ?

L’apprentissage de SOLIDWORKS peut s’avérer difficile pour les débutants en raison de la robustesse de ses caractéristiques et de ses fonctionnalités. Cependant, avec de l’engagement, de la pratique et en exploitant les tutoriels et les ressources de formation disponibles, les utilisateurs peuvent surmonter la courbe d’apprentissage et devenir compétents dans l’utilisation de SOLIDWORKS pour diverses tâches de conception et d’ingénierie. N’oubliez pas : c’est en forgeant qu’on devient forgeron !

Les logiciels de CAO peuvent-ils être utilisés pour l'animation ?

Oui, les logiciels de CAO peuvent être utilisés pour l’animation. Bien que les logiciels de CAO soient principalement utilisés pour la conception et la simulation d’objets réels, ils possèdent également des fonctions qui permettent la visualisation et l’animation. Cela peut être utile pour créer des représentations réalistes de projets de conception et montrer comment ils fonctionneraient dans la vie réelle.

Comment la CAO a-t-elle influencé le développement des produits ?

La CAO a eu un impact significatif sur la conception des produits. Elle a révolutionné l’ensemble du processus en permettant aux ingénieurs et aux concepteurs de créer et de modifier des modèles dans un environnement numérique. La CAO a permis d’innover, d’améliorer l’efficacité et de personnaliser la conception des produits, ce qui a conduit au développement de produits meilleurs et plus complexes.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Rafraîchi, Renouvelé et Revigoré : Le Nouveau Solidxperts Débute au MMTS 2024

BLOG

Rafraîchi, Renouvelé et Revigoré : Le Nouveau Solidxperts Débute au MMTS 2024

Retour

Le Salon de la Technologie de Fabrication de Montréal (MMTS) 2024 s’est clôturé avec succès et Solidxperts est fier d’avoir fait partie de cet événement passionnant. Tenu au Palais des Congrès de Montréal du 18 au 20 juin, le MMTS s’est à nouveau révélé être une pierre angulaire pour l’industrie de la fabrication, attirant des milliers de professionnels désireux d’explorer les dernières innovations.

Dévoilement de la Nouvelle Marque Solidxperts et du Stand d’Exposition

L’un des moments les plus excitants pour nous au MMTS 2024 a été le dévoilement de notre nouvelle marque Solidxperts et de notre stand d’exposition. Notre identité de marque rafraîchie reflète notre évolution en tant qu’entreprise et notre engagement à rester à la pointe de la technologie.

Notre Impact au MMTS 2024

Notre stand a été un véritable centre d’activités, attirant un public diversifié de leaders de l’industrie, d’ingénieurs et d’enthousiastes de la technologie. Voici un aperçu de certains des points forts du stand Solidxperts :

Démonstrations en Direct Engageantes

Nos démonstrations en direct ont été une caractéristique marquante de notre stand. Captivant les participants non seulement avec notre équipe élégamment vêtue, mais aussi avec nos présentations en temps réel de SOLIDWORKS 3DEXPERIENCE et de l’impression 3D, nous visons toujours à fournir des informations précieuses sur ce que nos outils peuvent faire et ce qu’ils peuvent faire pour vous !

Présentation des Dernières Innovations en 3D

Nous étions ravis de présenter nos dernières offres au public du MMTS. Nos outils avancés de CAO et de simulation, ainsi que nos technologies d’impression 3D de pointe, ont vraiment volé la vedette. Tout le monde semblait particulièrement impressionné de voir comment toutes ces pièces s’assemblent pour résoudre des défis complexes de fabrication de manière créative et innovante.

Engagement des Experts

Notre équipe d’experts compétents était sur place pour interagir avec les participants, répondre à leurs questions et fournir des conseils personnalisés.

Opportunités de Réseautage Précieuses

Chaque édition du MMTS offre une excellente plateforme pour le réseautage et cette année n’a pas fait exception. Nous avons été ravis de rencontrer et de nous connecter avec tout le monde, forgeant de nouvelles relations et renforçant les relations existantes.

La prochaine fois que vous vous trouverez à un salon de l’industrie, cherchez-nous et venez nous dire bonjour !

Regarder Vers l’Avenir

En réfléchissant à notre participation au MMTS 2024, nous sommes survoltés et prêts à favoriser l’innovation et à permettre la réussite du design. Les retours positifs et la réponse enthousiaste de nos visiteurs ont réaffirmé notre engagement à fournir des solutions de premier ordre qui répondent à vos besoins commerciaux en évolution.

Merci !

Nous adressons nos remerciements sincères à tous ceux qui ont visité notre stand, participé à nos démonstrations et interagi avec notre équipe. Votre soutien et votre intérêt nous poussent à repousser sans cesse les limites de ce qui est possible dans la technologie de fabrication.

Restez connectés avec Solidxperts pour plus de mises à jour, d’informations et d’événements à venir. Suivez-nous sur les réseaux sociaux et visitez notre site web www.Solidxperts.com pour rester informés de nos derniers développements et opportunités.

Pour plus d’informations sur nos produits et services ou pour discuter de la manière dont Solidxperts peut soutenir votre entreprise, n’hésitez pas à nous contacter. Nous sommes là pour vous aider à chaque étape.

Contactez-nous

Nous avons hâte de participer à de futurs événements et de continuer à mener la voie dans la technologie de conception et de fabrication en 3D.

Vous avez des questions ? Besoin d’aide ? Demandez à l’un de nos experts.

Que vous soyez prêt à commencer ou que vous ayez quelques questions supplémentaires, vous pouvez nous contacter sans frais :

Demander un devis

Maîtriser les SmartMates SOLIDWORKS et les techniques d’assemblage avancées

Introduction

Qu’est-ce que les SmartMates SOLIDWORKS ?

Comment fonctionnent les SmartMates ?

Quels types de SmartMates existent-ils ?

Comprendre comment utiliser les SmartMates

Comment utiliser les SmartMates efficacement

Techniques d’assemblage avancées

Conception contextuelle

Composants flexibles

Conclusion

Questions Fréquemment Posées

Pourquoi ne puis-je pas avoir de dimensions redondantes ou de mates de distance ?

Quelles sont les meilleures pratiques à suivre pour configurer les mates ?

Que dois-je faire si j'obtiens un mate que je ne veux pas ?

Comment savoir quels mates sont sur une pièce ?

L’Essor du Robot-as-a-Service : Révolutionner l’Automatisation des Entreprises

Introduction

Qu’est-ce que le Robot-as-a-Service (RaaS) ?

L’Importance Croissante du RaaS dans l’Automatisation des Entreprises

Explorer les Avantages du RaaS pour les Entreprises

Efficacité des Coûts et Évolutivité

Productivité Accrue et Flexibilité Opérationnelle

Impact du RaaS sur les Industries Clés

Fabrication

Entreposage et Logistique

Soins de Santé

Aérospatiale et Défense

Comment SOLIDWORKS Soutient l’Adoption du RaaS pour les PME

Conseils et Stratégies pour un Déploiement RaaS Réussi

Conclusion

Maîtriser la Conception pour la Fabrication Additive (DfAM)

Principaux Points

Comprendre les Capacités Uniques de la Fabrication Additive

Principes Clés de la DfAM pour Optimiser la Conception

Exploiter la Complexité : Comment Tirer Parti des Géométries Complexes

Considérations Matérielles pour une Performance Optimisée

Efficacité des Coûts Grâce à la Fabrication Additive

Réduire les Déchets Matériels grâce à une Conception Stratégique

Accélérer le Temps de Mise sur le Marché avec la DfAM

Accélérer les Phases de Prototypage et de Test

Techniques Avancées en DfAM

Explorer la Conception Générative et l’Optimisation Topologique

Le Rôle de la Consolidation des Pièces dans la DfAM

Utiliser la Simulation pour des Résultats de Conception Prédictifs

Conclusion

Questions fréquemment posées

Qu'est-ce que la fabrication additive et comment se distingue-t-elle des méthodes de fabrication traditionnelles ?

Quels sont les principaux avantages de la conception pour la fabrication additive ?

Comment le processus de conception peut-il être optimisé pour tirer pleinement parti des technologies de fabrication additive ?

Libérer la Créativité 3D : Concevoir des Formes Complexes Facilement

Introduction

3D Sculptor, 3D Creator et la Plateforme 3DEXPERIENCE

3D Sculptor et 3D Creator pour des Formes Complexes

Simplifier la Création de Géométries Complexes

Améliorer la Collaboration dans les Projets de Conception

Guide Étape par Étape pour Concevoir avec 3D Sculptor

Commencer Votre Premier Projet : Conseils et Astuces

Techniques Avancées pour Affiner Vos Designs

Questions Fréquemment Posées

Qu'est-ce qu'un Rôle sur la plateforme 3DEXPERIENCE ?

Quelles sont quelques techniques pour concevoir des formes complexes en modélisation 3D ?

Comment garantir la fabricabilité lors de la conception de formes complexes ?

Quels sont les outils logiciels couramment utilisés pour concevoir des formes complexes ?

Quels sont les défis rencontrés lors de la conception de géométries complexes ?

Quel rôle joue la conception paramétrique dans la création de formes complexes ?

Comment utiliser SOLIDWORKS sur Mac

Points clés

Guide étape par étape pour installer SOLIDWORKS sur Mac

Explorer la compatibilité de SOLIDWORKS avec Mac

Comprendre les exigences système

Optimiser les performances de SOLIDWORKS sur Mac

Différences d’expérience utilisateur

Utiliser des solutions basées sur le cloud

Explorer 3DEXPERIENCE sur Mac

Frequently Asked Questions

Puis-je utiliser SOLIDWORKS sur un Mac sans Windows ?

Quelles sont les options pour les utilisateurs de Mac pour accéder à SOLIDWORKS ?

Comment les performances de SOLIDWORKS sur Mac se comparent-elles à celles d'un PC ?
