Par Représentant technique sénior – Chung Ping Lu
Faites place à la nouvelle fonction Évaluateur de simulation. Les prédateurs qui vous ont fait perdre vos résultats de simulation seront chassés!
Avez-vous perdu vos résultats de simulation en effectuant une manœuvre accidentelle comme un déplacement de fichier ou de dossier? Afin de remédier à cette situation, utilisez l’Évaluateur de simulation qui vous permettra de réassocier de façon sécuritaire un fichier de résultats (.CWR) à votre analyse sachant que le lien a été brisé.
Cette nouvelle fonction introduite dans SOLIDWORKS 2020 pour SOLIDWORKS Simulation vous permettra aussi de vérifier si votre analyse est configurée de façon optimale. Vous pouvez y accéder à partir du CommandManager Simulation ou à l’aide d’un clic de droit sur l’étude à partir de son arbre.

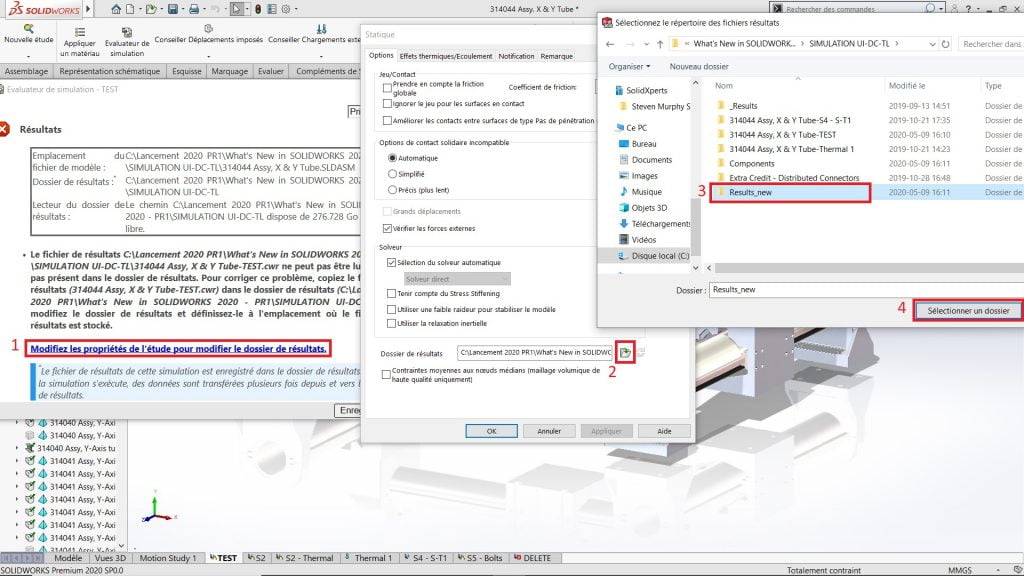

Ensuite, cliquer sur le lien “Modifier les propriétés de l’étude pour modifier le dossier de résultats”, puis dans la prochaine fenêtre, cliquer sur l’icône du dossier à la ligne Dossier de résultats en bas, et finir par une sélection du dossier dans lequel contient le fichier de résultats (.CWR) puis un clic sur “Sélectionner un dossier” afin de le choisir.

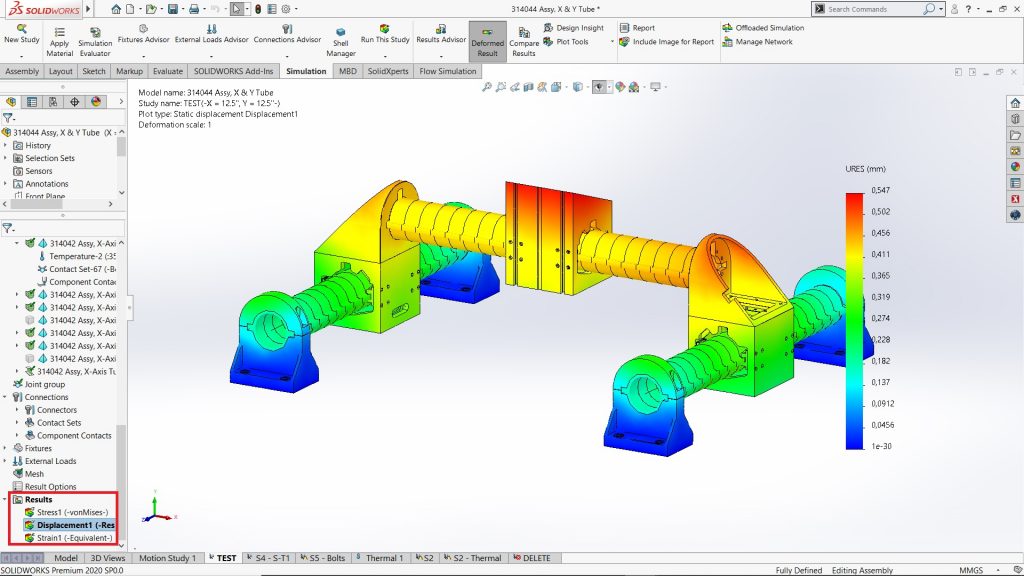

Une fois la correction effectuée, il vous sera possible d’afficher les résultats voulus sans problème.

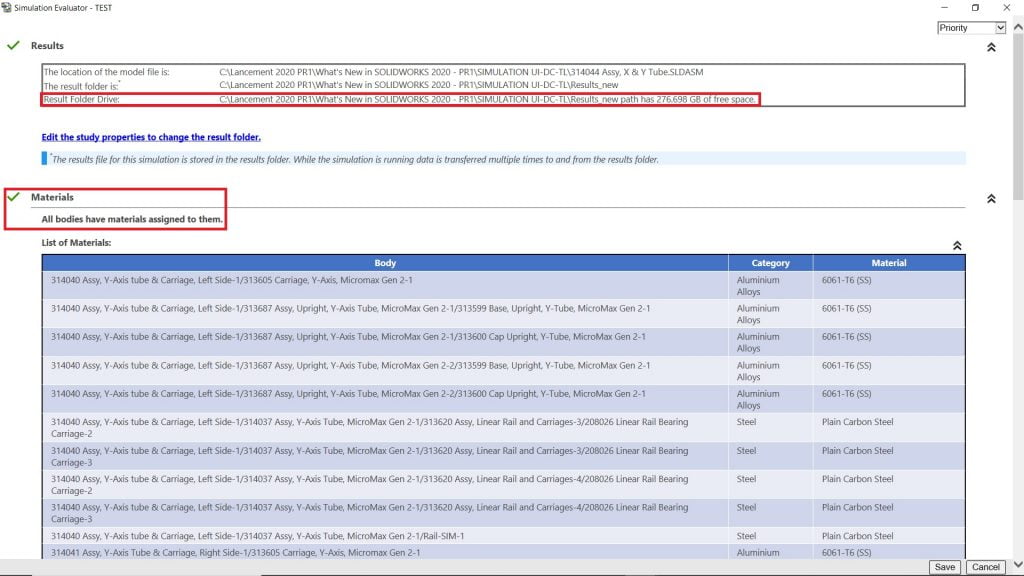

L’Évaluateur de simulation permet aussi de vous indiquer l’espace disponible afin de vous prévenir si vous risquez de manquer d’espace si vous travaillez dans cet emplacement.

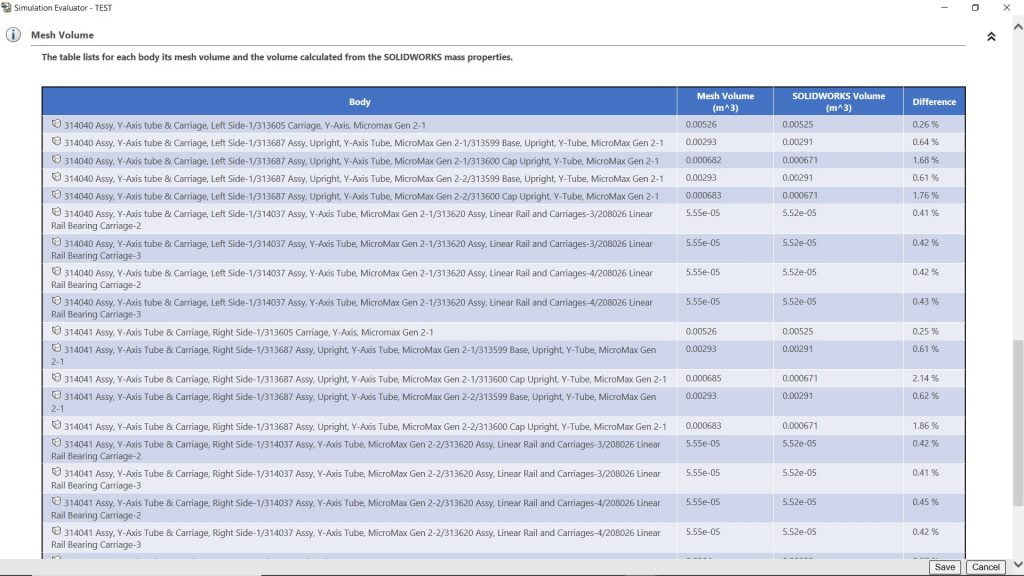

De plus, vous pouvez savoir s’il reste encore des pièces ou corps qui nécessitent une application d’un matériau. Aussi, une comparaison entre le volume du maillage pour chaque pièce ou corps ainsi que le volume obtenu par les propriétés de masse est disponible afin d’évaluer s’il faudra possiblement obtenir un meilleur maillage pour mieux représenter le modèle 3D.
L’évaluateur de simulation vous aura permis de vous assurer que certaines fonctions essentielles soient définies correctement avant de lancer un calcul pour éviter des surprises. Reconnectez vos fichiers de résultats séparés de vos analyses n’aura jamais été aussi facile.
